La scelta dello spessore corretto della lamiera di alluminio è molto importante nella produzione, fabbricazione, e appalti. Un piccolo errore nella scelta del calibro può portare al cedimento strutturale, costo eccessivo, difficoltà di lavorazione, o rifiuto del prodotto.
UN tabella dello spessore del calibro di alluminio fornisce uno standardizzato, riferimento affidabile che collega i numeri di calibro ai valori esatti di spessore in pollici e millimetri. Questa guida spiega come funziona il sistema di misuratori in alluminio, come usarlo correttamente, come si confronta con i grafici degli spessori dell'acciaio, e come i professionisti possono selezionare lo spessore ottimale per le applicazioni del mondo reale.
Che tu sia un ingegnere che progetta parti, un acquirente che acquista materiali, o un produttore che ottimizza la produzione, questo articolo ti fornisce una panoramica completa, quadro pratico per una selezione accurata del calibro.
Punti chiave
I numeri del calibro di alluminio rappresentano lo spessore della lamiera, Ma spessore più alto = lamiera più sottile
Alluminio utilizza a sistema di scartamento diverso rispetto all'acciaio
Verificare sempre lo spessore utilizzando valori decimali (pollici o millimetri)
Standard internazionali (ASTM, ISO, Lui è) garantire coerenza e conformità
La scelta corretta del calibro migliora la qualità del prodotto, riduce i costi, e impedisce la rilavorazione
La consultazione del fornitore è essenziale quando i calibri o le tolleranze sono fondamentali
Cos'è il calibro del foglio di alluminio?
UN calibro per lamiera di alluminio è un sistema numerico utilizzato per descrivere lo spessore delle lamiere di alluminio. A differenza delle misurazioni dirette dello spessore, i numeri del misuratore sono non lineare—ogni numero corrisponde ad un valore di spessore predefinito.
Caratteristiche chiave del sistema di misura in alluminio:
Numero di calibro inferiore = alluminio più spesso
Numero di calibro più alto = alluminio più sottile
Tipica gamma di spessori per lamiere di alluminio: 8 calibro a 30 misura
Lo spessore del calibro viene comunemente convertito in:
Pollici (In)
Millimetri (mm)
Per esempio:
10 l'alluminio calibro è molto più spesso di 20 calibro in alluminio
Lo stesso numero di indicatore significa spessori diversi per alluminio e acciaio
A causa di ciò, I numeri del calibro da soli non dovrebbero mai essere utilizzati senza fare riferimento a una tabella dello spessore del calibro dell'alluminio.
Come funziona il sistema di misurazione della lamiera per l'alluminio
Il sistema di misurazione della lamiera ha avuto origine da pratiche di produzione storiche ed è stato successivamente standardizzato. Per alluminio, ogni calibro corrisponde ad uno specifico spessore, indipendente dal tipo di lega.
Principi importanti:
I numeri dell'indicatore lo fanno non rappresentare direttamente il peso o la forza
Le relazioni tra spessore e spessore sono fissate da grafici standard
La resistenza meccanica dipende da:
Spessore
Lega (per esempio., 6061, 5052, 7075)
Temperare (O, H, Condizioni T)
Quando la precisione conta, come nel settore aerospaziale, elettrico, settore automobilistico, e la fabbricazione industriale: su cui fanno affidamento gli ingegneri spessore decimale, non misurare solo i numeri.
Come utilizzare una tabella dello spessore del calibro di alluminio
Una tabella dello spessore del calibro dell'alluminio è uno strumento decisionale pratico utilizzato durante la progettazione, approvvigionamento, e produzione.
Utilizzo passo dopo passo
Definire i requisiti del progetto
Esigenze portanti
Requisiti di piegatura o formatura
Esposizione ambientale
Vincoli di costo
Identificare lo spessore richiesto
Utilizzare calcoli o standard ingegneristici
Determinare lo spessore minimo accettabile
Convertire lo spessore in calibro
Utilizzare la tabella dello spessore del misuratore di alluminio
Conferma lo spessore in pollici o millimetri
Confronta i materiali
Alluminio contro. acciaio vs. acciaio inossidabile
Considerazioni sul peso e sulla corrosione
Confermare con il fornitore
Verifica la disponibilità
Confermare le tolleranze
Se possibile, evitare manometri non standard
L'utilizzo anticipato del grafico impedisce la riprogettazione, ritardi, e costi materiali inutili.
Standard internazionali basati sullo spessore dell'alluminio
Lo spessore della lamiera di alluminio è regolato da standard riconosciuti a livello internazionale che definiscono le tolleranze consentite, proprietà dei materiali, precisione dimensionale.
Principali standard che dovresti conoscere
| Standard | Regione | Ambito |
| ASTM B209 | Stati Uniti | Tolleranze sullo spessore delle lamiere e delle piastre di alluminio |
| ISO | Internazionale | Standard globali di produzione e qualità |
| Lui è | Giappone | Dimensioni e tolleranze dei fogli di alluminio |
| ansi h35 | U.S.A. | Lega di alluminio e specifiche dimensionali |
Questi standard garantiscono:
Intercambiabilità tra fornitori
Prestazioni meccaniche affidabili
Conformità ai requisiti normativi e dei clienti
Verifica sempre che i tuoi fogli di alluminio soddisfino l'ultima versione dello standard applicabile, poiché le tolleranze vengono periodicamente aggiornate.

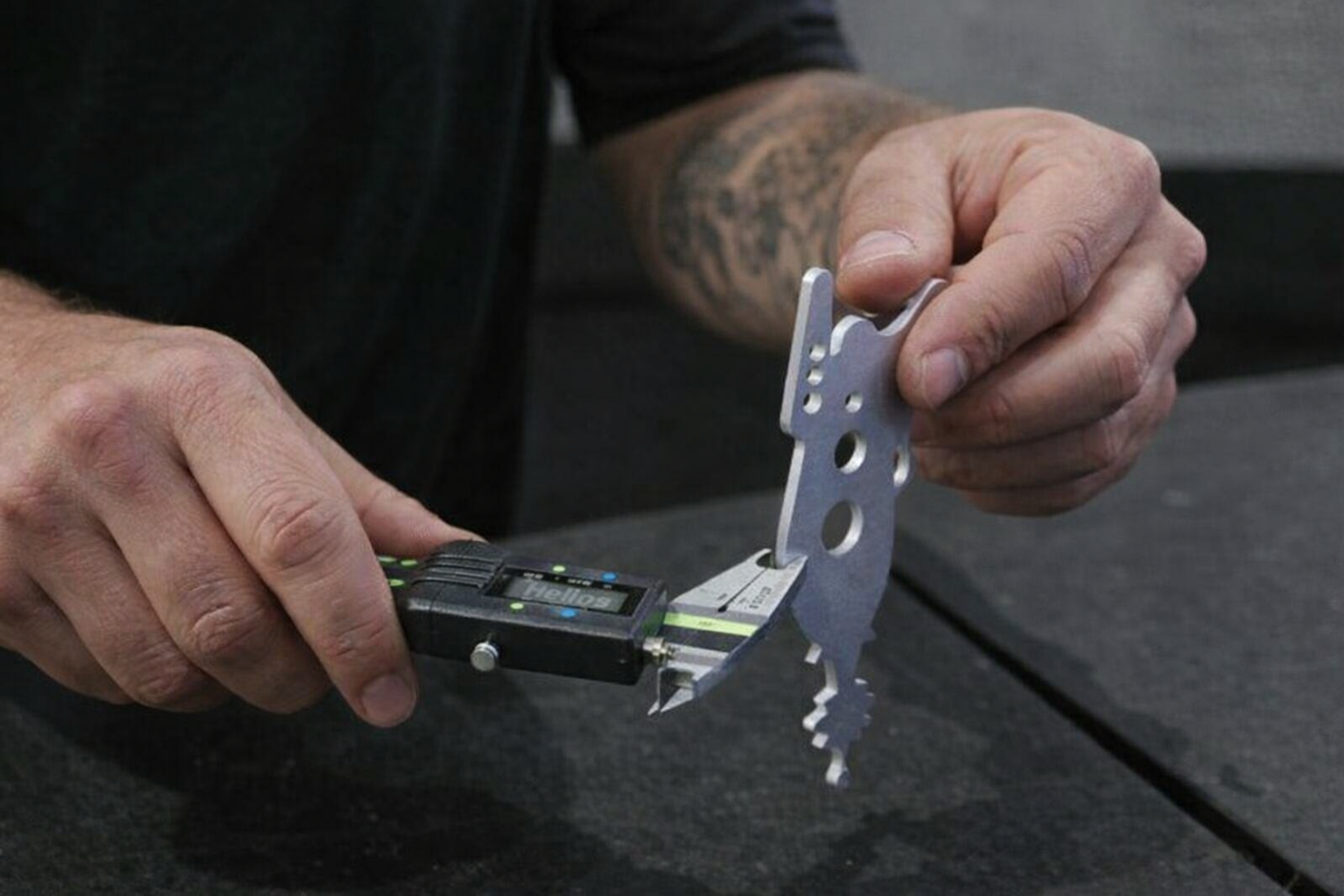

Come controllare lo spessore di un foglio di alluminio
Le tabelle degli indicatori sono riferimenti, ma la misurazione fisica è obbligatoria per il controllo di qualità.
Metodi di misurazione consigliati
Calibri digitali
Alta precisione
Adatto per ingegneria e ispezione
Micrometri
Ideale per calibri sottili
Estremamente preciso
Ruote di livello
Controlli veloci
Precisione inferiore rispetto ai calibri
Evita di utilizzare metri a nastro o righelli: non sono adatti per la verifica del calibro.
I moderni misuratori di spessore industriali ora offrono:
Misurazione indipendente dalla lega
Alta precisione (±1,5 μm)
Resistenza al liquido refrigerante, vapore, e polvere
Requisiti minimi di manutenzione
Grafico dello spessore del calibro di alluminio
Definizione e scopo
Una tabella dello spessore del misuratore di alluminio collega i numeri del misuratore ai valori di spessore esatti. È abituato:
Selezionare lo spessore appropriato della lamiera
Verificare le specifiche del fornitore
Stima del costo e del peso del materiale
Supportare le decisioni di progettazione e produzione
Tabella dello spessore standard del calibro di alluminio
| Misura | Spessore (In) | Spessore (mm) |
| 30 | 0.0100 | 0.25 |
| 28 | 0.0126 | 0.32 |
| 26 | 0.0159 | 0.40 |
| 24 | 0.0201 | 0.51 |
| 22 | 0.0253 | 0.64 |
| 20 | 0.0320 | 0.81 |
| 18 | 0.0403 | 1.02 |
| 16 | 0.0508 | 1.29 |
| 14 | 0.0641 | 1.63 |
| 12 | 0.0808 | 2.05 |
| 10 | 0.1019 | 2.59 |
| 7 | 0.1443 | 3.67 |
Importanza per i professionisti
Ingegneri e produttori utilizzano le tabelle di misurazione:
Seleziona lo spessore per la piegatura, timbratura, e saldatura
Traduci i valori del misuratore in disegni CAD
Confronta l'alluminio con le alternative in acciaio
Ottimizzare l'utilizzo e i costi dei materiali
Leghe diverse si comportano diversamente a parità di spessore:
| Lega | Caratteristiche | Applicazioni tipiche |
| 6061 | Resistenza e lavorabilità bilanciate | Strutturale, aerospaziale |
| 5052 | Eccellente resistenza alla corrosione | Marino, recinzioni |
| 7075 | Resistenza molto elevata | Aerospaziale, difesa |
Confronto del grafico dello spessore del calibro
Alluminio contro. Spessore del calibro d'acciaio
I numeri dell'indicatore sono non universale tra i metalli.
Esempio:
| Misura | Spessore dell'acciaio (In) | Spessore dell'alluminio (In) |
| 10 | 0.135 | 0.102 |
L'acciaio è significativamente più spesso con lo stesso numero di calibro. L'uso del grafico sbagliato può portare a:
Peso eccessivo
Sovraprogettazione
Costo aumentato
Difficoltà di elaborazione
Come leggere correttamente il grafico
Seleziona sempre il tabella dei materiali corretta
Conferma lo spessore in pollici o millimetri
Utilizzare lo spessore decimale per il confronto tra materiali
Fare riferimento agli standard regionali quando richiesto
Usi e vantaggi della produzione
Standard di settore e conformità
L'uso del corretto spessore del misuratore di alluminio aiuta a garantire la conformità con:
ASTM B209
Disegni e specifiche del cliente
Sistemi interni di controllo qualità
La conformità riduce i tassi di rifiuto e rafforza la fiducia dei fornitori a lungo termine.
Ottimizzazione dei processi e controllo dei costi
La selezione corretta del calibro migliora:
Efficienza di taglio
Precisione della formatura
Qualità della saldatura
Controllo dei costi di spedizione
| Gamma di indicatori | Usi tipici | Benefici |
| 10–16 | Strutturale, aerospaziale | Molta forza |
| 18–22 | Recinti, pannelli | Riduzione del peso |
| 24–30 | Confezione, copertine | Basso costo del materiale |
Scelte errate di calibro possono aumentare i costi del 30-50% a causa di scarti e rilavorazioni.
Guida alla scelta del calibro
Requisiti del progetto
Valutare:
Esigenze di carico e forza
Esposizione ambientale
Limitazioni di peso
Obiettivi di costo
Metodi di fabbricazione
Specifiche corrispondenti
Utilizza lo spessore decimale nei disegni
Verificare lo spessore con un calibro
Allineare il materiale con l'intento progettuale
Confronto di materiali
| Materiale | 10 Spessore del calibro (In) | Uso tipico |
| Alluminio | 0.102 | Pannelli leggeri |
| Acciaio | 0.135 | Parti strutturali pesanti |
Lo spessore decimale evita confusione tra i materiali.
Consultazione dei fornitori
Prima di finalizzare i progetti:
Confermare gli indicatori di stock
Chiedi informazioni sulle tolleranze
Verificare i tempi di consegna
Discutere la disponibilità di spessori personalizzati
Selezione del misuratore passo dopo passo
Definire i requisiti
Utilizzare la tabella degli spessori dell'alluminio
Convertire in spessore decimale
Verificare con strumenti di misurazione
Conferma la disponibilità del fornitore
Finalizza l'ordine
Cosa succede se lo spessore richiesto non è elencato??
Ordina spessore personalizzato
Regola il design
Specificare lo spessore decimale anziché il calibro
La flessibilità previene ritardi e superamenti dei costi.
Applicazioni
Fabbricazione
| Misura | Spessore (mm) | Applicazione |
| 12 | 2.05 | Cornici pesanti |
| 14 | 1.63 | Recinti |
| 16 | 1.29 | Armadi |
Appalti
L'indicatore influisce sulla disponibilità e sul prezzo
Gli indicatori non standard aumentano i tempi di consegna
Lo spessore decimale migliora la precisione dell'approvvigionamento
Controllo di qualità
Misurazione dello spessore
Verifica delle leghe
Ispezione della superficie
Revisione della documentazione
Domande frequenti
Che cos'è lo spessore della lamiera e perché è importante?
Il calibro definisce lo spessore, che influisce direttamente sulla forza, peso, e prestazioni.
In che modo il calibro influisce sulla forza?
Calibro inferiore (foglio più spesso) generalmente fornisce una maggiore capacità di carico.
Perché l'alluminio e l'acciaio utilizzano tabelle di scartamento diverse?
Ogni metallo ha le proprie definizioni di spessore storiche e standardizzate.
Come si verifica la precisione del misuratore?
Misurare con un calibro e confrontare con la tabella del calibro dell'alluminio.
Cosa succede se l'indicatore richiesto non è disponibile??
Utilizzare lo spessore decimale o consultare i fornitori per alternative.
Conclusione
Una tabella dello spessore del calibro dell'alluminio non è solo un riferimento: è uno strumento decisionale fondamentale. Comprendendo i sistemi di misurazione, standard, e metodi di misurazione, ingegneri e acquirenti possono evitare errori costosi, migliorare la qualità del prodotto, e semplificare la produzione.
Per i migliori risultati:
Utilizzare sempre lo spessore decimale
Seguire gli standard internazionali
Misurare prima della fabbricazione
Lavorare a stretto contatto con fornitori qualificati
La selezione accurata del misuratore porta a prestazioni affidabili, Costi inferiori, e progetti di successo.
