ファスナー 機械工学と構造設計の基本です. 一方、ボルトとネジは最も認識されているタイプです, モーションアプリケーションとアライメントアプリケーションの両方で独自の機械的利点を提供するファスナーのカテゴリ全体があります. そのようなファスナーの1つはです クレビスファスナー, その汎用性で祝われたコンポーネント, 調整可能性, そしてシンプルさ. このガイドは、Clevis Fastenersの包括的な概要を提供します。, 製造プロセス, およびメンテナンスプラクティス.
クレビスファスナーとは何ですか?
Clevis Fashenerは、安全なものを作成するために使用される機械的コンポーネントです, 2つの部分間のピボット接続. 3つのコア要素で構成されています:
クレビス: 両端に穴があるU字型またはフォークコネクタ.
クレビスピン: 穴を通過してクレビスを所定の位置に保持する円筒形のピン.
保持メカニズム: コッターピン, 保持クリップ, またはピンが落ちるのを防ぐ他のデバイス.
この構成により、簡単に分解できます, 頻繁に除去する必要があるアプリケーションに最適なClevis Fasfenersを作成します, メンテナンス, または動き.
Clevisファスナーのアプリケーション
Clevisファスナーは、構造的完全性を維持しながら動きを可能にする能力のために、さまざまな産業で使用されています:
機械的リンク: ステアリングメカニズム, スロットルリンケージ, およびサスペンションアーム.
建設機械: クレーンと掘削機の油圧アームとピボットポイントを接続する.
油圧および空気圧システム: 可動性のあるが固定されたアライメントでアクチュエーターとピストンを固定する.
農業: トラクター, プラウ, そして、収穫機械を使用してClevis Hitchesを使用して交換可能なツールを取り付けます.
産業機械: コンベアベルト, レバーを制御します, サポートロッド.
建築と建物: ビームサポート, ネクタイロッドアセンブリ, および構造的なブレースシステム.
Clevis Fastenersの歴史と進化
Clevisスタイルのコネクタの概念は、金属棒を使用して木製の関節が一緒に固定された古代にさかのぼります. 中世に, 鍛冶屋は、カートやアーマーで使用するためにクレビスピンの初期の形態を開発しました. 産業革命標準化された機械的連鎖, 蒸気エンジンと早期製造ツール向けのクレビスファスナーの大量生産につながる. 今日, CNCの機械加工と高度な冶金学により、Clevisの設計がさらに洗練されています, 強度の向上, 許容範囲, および材料の選択.
クレビスファスナーの種類
標準のクレビスピン
コッターピン用の穴のある基本的な円筒形のピン. 一般的に光で使用され、負荷アプリケーションを中程度に使用します.
肩のクレビスピン
正確な深さと横方向の位置決めのための固定肩を備えています. 遊びを減らし、アライメントを改善します.
コッターレスクレビスピン
統合された保持機能で構築されています, 個別のコッターピンの必要性を排除します. アセンブリをスピードアップします.

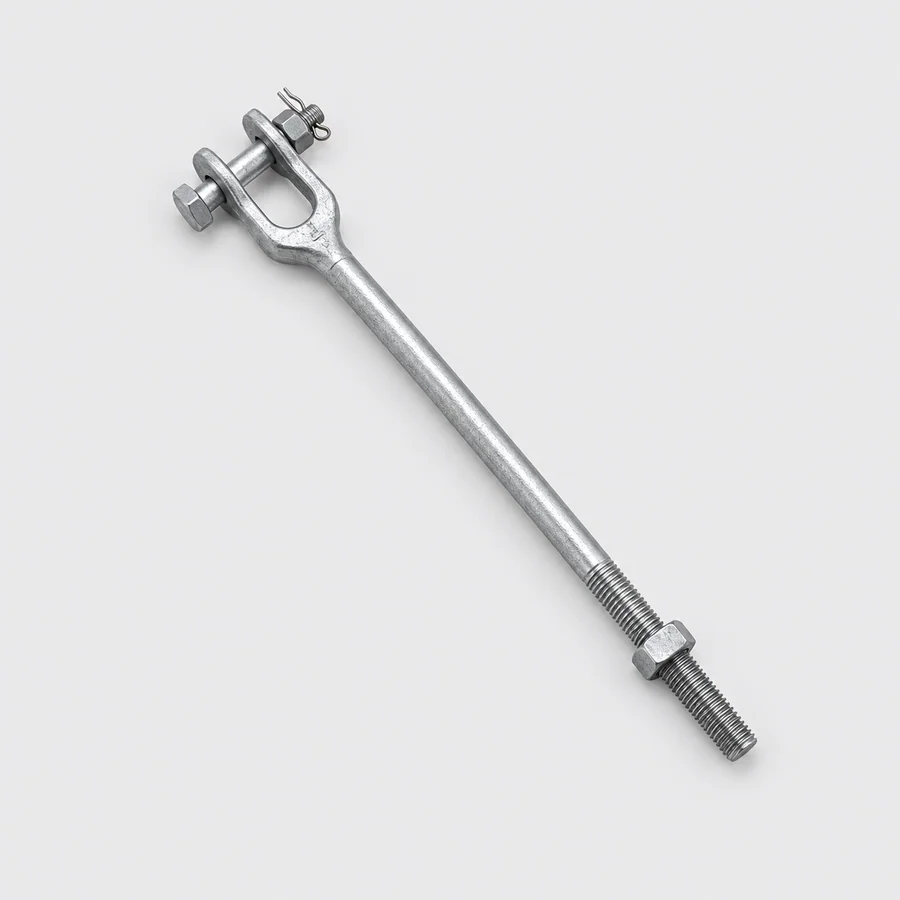

Clevis Bolt
タップされた穴やナットにねじ込むねじれたクレビスピン. 振動と緩みに対する耐性が大きくなります.

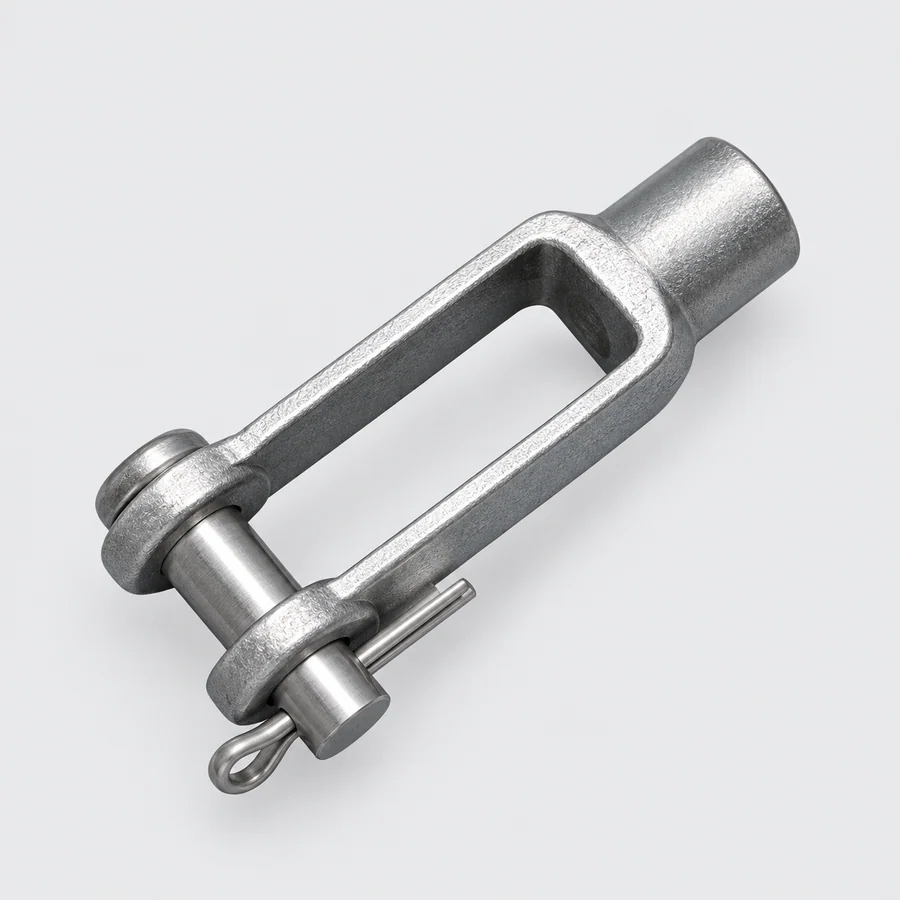

クレビスヨーク
フォークされた端 (ヨーク) バーまたはロッドで接続されています, 多くの場合、ネクタイロッドシステムまたは作動リンクで使用されます.
タップされたクレビス
クレビスは、スレッドロッドに接続するための内部スレッドで終わります. カスタマイズ可能な添付ファイルオプションを提供します.
目とクレビスピン
一方の端に目を合わせたファスナーともう一方の端にクレビスを組み合わせる, ループからピボットへの添付ファイルを促進します.
特殊なクレビスファスナー
極端な環境向けに設計されています (海洋, 航空宇宙, 軍隊), 多くの場合、特別な合金で作られている、または耐食性のためのカスタムコーティングで作られています, 高温, または磁気中性.
ねじれvsスレッドされていないクレビスピン
ねじ付きのクレビスピン
調整可能性: 接続長の微調整.
高負荷容量: スレッドはより均等に力を分配します.
横方向の動きの減少: セキュアフィットは、不要な回転を防ぎます.
未読のクレビスピン
シンプルさ: スライドインデザインにより、迅速なインストールが可能になります.
費用対効果が高い: 機械加工の手順が少ない, 材料コストの削減.
クイックアセンブリ/分解: 頻繁にサービスされる機械に最適です.
2つの間で選択します: 永続的にスレッドピンを使用します, 負荷を負担するセットアップ. 低ストレスまたは頻繁に調整された接続のために、未読ピンを選択してください.
クレビスファスナーに使用される材料
適切な材料は、アプリケーションの負荷に依存します, 環境, コストの制約:
| 材料 | プロパティ & アプリケーション |
| 炭素鋼 | 強い, 手頃な価格, 一般的な産業用途に適しています. |
| 合金鋼 | 高強度, 耐摩耗性, 重機で使用されます. |
| ステンレス鋼 | 耐食性, 海洋に最適です, 食べ物, そして医療. |
| アルミニウム | 軽量, 耐食性, 航空宇宙で使用されます. |
| 真鍮 | 美的, 低負荷, 耐食性, 装飾的な使用. |
| ブロンズ | 強くて耐性耐性, 海洋アプリケーションに適しています. |
| チタン | 優れた強度重量比, 航空宇宙と防御. |
| プラスチック | 軽量, 非ロードアプリケーション, 化学的に耐性. |
| 特別な合金 | モネル, インコネル, 極端な条件のためのハスロイ. |
Clevis Fashener Manufacturing Process
ステップ 1: 材料の選択
強度のアプリケーション固有のニーズに基づいています, 耐食性, および加工性.
ステップ 2: 材料の準備
切断, まっすぐに, または、必要な空白のサイズに材料を形作ります.
ステップ 3: 形成と形成
鍛造: 粒アライメントを介して強度を向上させます.
コールドヘッド: 大量のピン生産に効率的です.
機械加工: タイトトレランスまたは複雑な機能用.
ステップ 4: 機械加工とスレッド
CNC旋削加工, フライス加工, およびスレッド (必要に応じて) ピンホールを作成するために使用されます, 溝, および精度の形状.
ステップ 5: 熱処理
クエンチングなどのプロセス, 焼き戻し, または、硬度と引張強度を改善するためにケース硬化が適用されます.
ステップ 6: 仕上げおよび表面処理
亜鉛, クロム, リン酸塩, または、陽極酸化コーティングがパフォーマンスと耐久性を高めます.
スムーズな動作のために、討論と研磨を適用することができます.
ステップ 7: 品質管理
寸法チェック, 引張試験, 腐食抵抗の検証は、信頼性を確保します.
ステップ 8: アセンブリとパッケージ
部品が組み立てられます (必要に応じて), 掃除, ラベルが貼られた, クライアントの要件に従ってパッケージ化されています.
インストールベストプラクティス
正しいサイズを選択します & タイプ: 直径の互換性を確保します, 長さ, ロード評価.
損傷を検査します: バリをチェックしてください, 腐食, ひび割れ, または変形.
潤滑を使用します: 押収を防ぎ、設置を容易にします.
アラインメントを確保します: 誤った穴は、ファスナーに損傷を与えたり、機能を削減したりする可能性があります.
正しいトルクを適用します: ねじ付きピン用, 下を避けてください- または締めすぎ.
保持メカニズムを確保します: コッターピンまたはクリップは完全に着席する必要があります.
メーカーのガイドラインに従ってください: 常に製品の技術データを参照してください.
検査とメンテナンス
定期的な検査
視覚チェック: さび, 倦怠感, 着る, およびアライメント.
動きを確認してください: 過度のプレイはないはずです.
保持メカニズム: 安全で損傷を受けていない.
メンテナンスのヒント
潤滑: グリースまたはオイルの定期的な適用.
コンポーネントの交換: 摩耗または錆びたピンを交換します.
締め付け: ねじ付きピン用, トルクレベルを確認します.
きれいな環境: 汚染物質がファスナー機能を妨害するのを防ぎます.
スケジュールされたメンテナンス: 高負荷または安全性の高いアプリケーションで特に重要です.
専門的な評価: 航空宇宙または構造的使用, 認定検査が必要になる場合があります.
結論
Clevisファスナーは、機械式の重要なコンポーネントとして機能します, 産業, 自動車, および航空宇宙フィールド. それらのシンプルでありながら適応性のあるデザインは、簡単にインストールできる静的接続と動的接続の両方を可能にします, 検査します, 維持します.
農業用具用のClevis Pinsまたは航空宇宙のつながりを選択しているかどうか, 材料の正しい選択, ピンタイプ, インストール方法により、長期的なパフォーマンスと信頼性が確保されます.
よくある質問
Clevis Fastenerはいくらですか?
価格はからの範囲です $0.20 単純なスチールピンを超える $10 カスタム合金または航空宇宙グレードのファスナー用. 数量と材料はコストに大きく影響します.
どのClevis Fashenerが最適か?
それはあなたのアプリケーションに依存します. スレッドタイプは、セキュリティと負荷をかける機能を提供します, 削除されていないオプションは、簡単に削除したり、低負荷アプリケーションに最適ですが.
