ベークライトの加工工程とは?
ベークライトは脆くて熱硬化性です, つまり、加工には十分な管理が必要です。, 高速, 低温CNCプロセス. ベークライトは溶融または再形成できないため、耐摩耗性のあるブラシで成形する必要があります。, 適切な送り速度で, そして冷却の制御により.

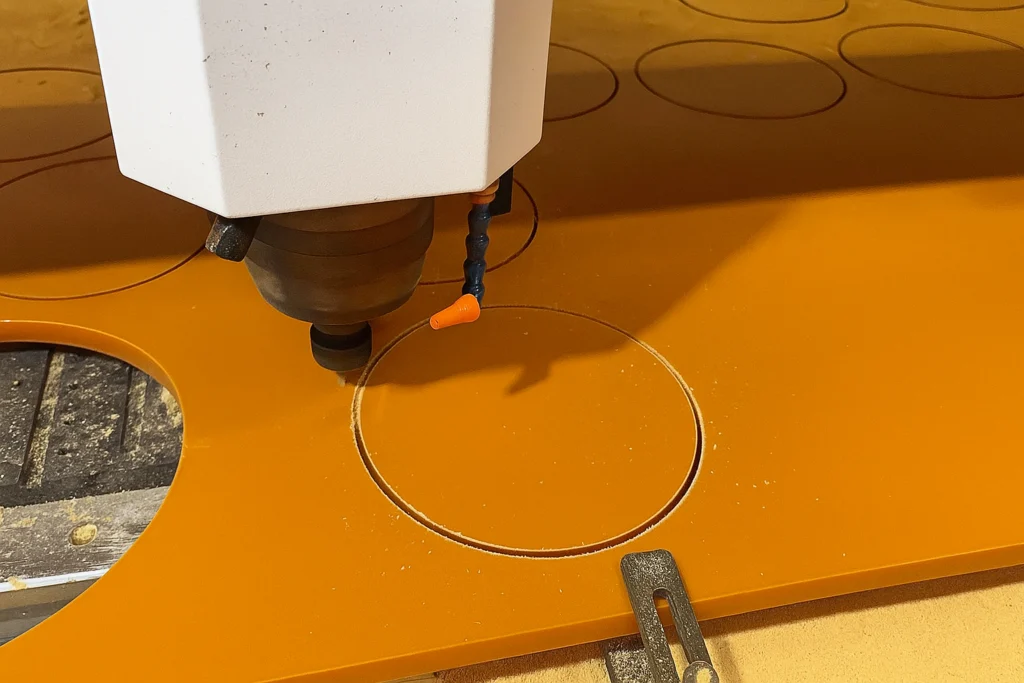

Bakelite Machining Services
Excellent Electrical Insulation – Dielectric strength over 300 v/mil, ideal for transformers and circuit boards.
High Heat Resistance – Withstands up to 250℃ (482°F) without deformation.
Tight Machining Tolerances – Precision up to ±0.01mm for flat, stable parts.
コスト効率 – Saves up to 40% over molding for small-to-medium runs.
今すぐお問い合わせを送信してください
Looking for High-precision CNC Bakelite Machining?
TOPS Precision delivers ISO 9001-certified phenolic parts with ±0.01 mm accuracy. Our Bakelite components offer superior 300 V/mil dielectric strength and heat resistance up to 250℃, making them the gold standard for high-voltage insulators and terminal boards.
As an ISO 9001-certified manufacturer, we offer full-service production capabilities—from rapid prototyping to high-volume manufacturing and complex assemblies. Whether you’re sourcing parts for switchboards, 電気絶縁体, or structural supports, our engineering team ensures every component meets your exact specifications with 厳しい許容範囲, 一貫した品質, and reliable repeatability.
What is Bakelite?
Bakelite phenol-formaldehyde thermosetting plastic is regarded as the first man-made polymer in the world. It belongs to the family of phenolics, which are hard, 硬い, and non-conductive. After the curing process, bakelite is not a thermoplastic since it is irreversibly firm and can no longer be remodeled under heating.
Bakelite was created in the early 1900s. It was initially applied in radiotelephone casings and electrical insulators. 今日, it is still a reliable industrial material used in processes that need thermal tolerance, size reliability, and even chemical resistance.
今すぐお問い合わせを送信してください
使用される重要なプロセスのいくつかは次のとおりです。:
- CNCフライス加工 - フラットパネルを製造します, スロット, カスタム 3D 輪郭.
- CNC旋削加工 - 丸い部品に適用, ワッシャーなどの, ディスク, またはブッシュ.
- 掘削 - ひび割れや欠けを防ぐために特殊なドリルが適用されます.
- 研削 - これは、超平坦な表面や厚さの許容差が厳しい場合に非常に重要です。.
- レーザーマーキングまたはスクライビング - シリアル番号を追加するには, ラベル, または機能的なマーキング.
振動や温度の上昇により、表面が欠けたり、内部に微小な亀裂が生じたりする傾向があります。, ケア中に最小限に抑えられます. 当社の加工プロセスは、脆性熱硬化性樹脂の加工に合わせて個別に最適化されています。, such as Bakelite and ガロライト.
Our proprietary low-vibration tooling and customized feed rates prevent edge-chipping and internal micro-cracks, ensuring the structural integrity of thin-wall Bakelite parts.
今すぐお問い合わせを送信してください
機械加工されたベークライトの特性
機械加工されたベークライトは、物理的な機能を兼ね備えています。, 熱の, および誘電特性, それにより、金属や軟質プラスチックの優れた代替品としての地位を確立します。.
1. 良好な耐熱性
動作温度範囲は最大です。 300 摂氏 (572 華氏度), そのため、熱にさらされる必要がある状況に最適です。. この耐熱性は、コンポーネントが曲がらないことを意味します。, 柔らかくする, または高温にさらされると腐食する, 電気分野に存在するものなど, 自動車, あるいは産業環境でも.
2. 優れた電気絶縁性
ベークライトの顕著な特徴は、その高い絶縁耐力です。, ほとんどの場合、これは約 200 v/mil. だからこそ、インシュレーターに最適です, 回路基板, および開閉装置のコンポーネント, 電気絶縁と安全性が非常に重視される場所.
3. 寸法安定性
治ったら, ベークライトは構造的剛性と永続的な形状を備えています, 機械的ストレスや温度変化にもかかわらず一定です. このような寸法信頼性は、精密なアセンブリや公差の厳しい部品にとって非常に重要です。.
4. 表面の完全性と硬度
Bakelite is an extremely hard thermoset product and registers M110-M120 on the Rockwell scale of hardness. このような自然な硬度により、部品は耐摩耗性になります。, 表面の傷を防ぎます, 可動アセンブリ内の部品の耐久性のあるパフォーマンスを可能にします。.
5. 耐薬品性
ベークライトは一般的な化学薬品では分解されません, オイルを含む, グリース, アルコール, 弱酸性. これが車載システムで便利に使用できる理由です, 産業プラントで, 同様に、液体や蒸気に遭遇する可能性のあるその他の過酷な環境でも使用できます。.
6. 弱い吸湿性
通常、水分の吸収は、 1 パーセント以下, つまり、ベークライトは湿った環境や湿った環境でも電気的および機械的特性を維持します。. 水にさらされた場合, 膨張したり柔らかくなったりせず、断熱能力を失いません。.
今すぐお問い合わせを送信してください
ベークライトの違い, フェノール系, ガロライトG10
次の表は、ベークライトとベークライトの明確な違いを示しています。, フェノール系, ガロライトG10.
財産 | ベークライト (フェノールPF) | フェノール積層板 | ガロライトG10 (ガラスエポキシ) |
基材 | フェノール + ホルムアルデヒド | フェノール樹脂 + 紙/綿 | エポキシ樹脂 + グラスファイバークロス |
機械的強度 | 適度 | 適度 | 高い |
電気絶縁 | 素晴らしい | とても良い | 素晴らしい |
被削性 | 良い | 良い | 難しい (研磨剤) |
水分耐性 | 適度 | 適度 | 高い |
温度制限 | ～300℃ | ～250℃ | ～140℃ |
今すぐお問い合わせを送信してください
利用可能な表面仕上げの種類
一部のコンポーネントは、特定の視覚的または寸法基準に適合するようにベークライトから出た後に処理する必要があります。, たとえ自然な形であっても, 仕上がりは滑らかでマットです. TOPSプレシジョンでは以下の仕上げサービスを行っております。:
- 平面研削 – ガスケットや絶縁板を非常に平坦に仕上げる方法.
- エッジのburring – エッジバリ取りは、穴あけやルーティングのプロセス中に形成される可能性のある欠けや亀裂を除去します。.
- 研磨 –化粧品の改善や素材への触感が非常に重要な場合.
- レーザー彫刻 – 植栽品番, ロゴ, または安全ラベル.
- 保護コーティング – これらは、オプションのオイルまたはワックス保護コーティングの形にすることができます。, 極度の湿度の高い場所での湿気の吸収を最小限に抑えるのに役立ちます.
今すぐお問い合わせを送信してください
ベークライト加工の応用例
Trusted supplier for Power Grid, EV Battery Systems, and Industrial Automation.
- 電気産業: 端子台, ヒューズベース, スイッチハウジング, 絶縁ワッシャー.
- 自動車: ブレーキ部品, ディストリビューターキャップ, とスペーサー.
- アプライアンス: コントロールノブ, パネルカバー, および構造住宅.
- 産業機械: 備品, ジグ, パッドを着用します.
- 航空宇宙 & 防衛:遮光材, 振動に強い部品.
- ツーリング & 治具: 組み立て中に傷が付かない表面.
今すぐお問い合わせを送信してください
ベークライト加工のメリット
ベークライトの機械加工は、OEM にさまざまなパフォーマンスとコストの利点をもたらします, ファブリケーター, エンジニア:
- 大きな熱安定性 – 高温でも形状と特性を維持します.
- 電気の安全性 – 非導電性, 薄いプロファイルでも; エレクトロニクスに適した.
- 次元の整合性 – 良好な公差があり、クリープがありません.
- 耐薬品性 –油には反応しない, アルコール, そして弱酸.
- 費用対効果が高い – セラミックや高価な熱可塑性プラスチックよりも安価です.
- 審美的な品質 – 滑らかな外観と自然な色の保持力.
今すぐお問い合わせを送信してください
ベークライト加工の課題
そのメリットにもかかわらず, ベークライトには特別な問題があります:
脆い性質 – 壊れやすい性質; 間違った給餌や振動が多すぎると破損する可能性があります.
工具の摩耗 – 研磨性フィラーがフィラーの形で存在すると、工具がすぐに鈍くなります.
粉塵の発生 – 粉塵の微粒子を抽出して濾過する必要がある.
手戻りなし – 治してからは, リメイクすることはできません; 最初の加工を正確に行うことが重要です.
耐衝撃性が低い – 衝撃荷重がかかる場所には適しません.
TOPS Precision はこれらの熱硬化性機械の経験があります, しかし, そして私たちはそれらのリスクを軽減し、高品質の部品を生産する方法を知っています.
今すぐお問い合わせを送信してください
ベークライト機械加工サービスの費用を節約する 5 つの方法
- 強くなるデザイン -薄すぎる壁や鋭い角がないこと.
- ツールパスの最適化 - 滞空時間短縮のため, 後退とエアカットを最小限に抑える.
- 一括注文 -セットアップコストの削減とバッチ生産の材料収量の増加.
- 過度の許容範囲を避ける -Maintain non-load parts' realistic tolerances.
- 早めにご相談ください - より良い DFM 結果を得るために、図面の最終仕上げを当社のエンジニアに依頼してください。.
今すぐお問い合わせを送信してください
ベークライト加工サービスは保証されています
すべてのコンポーネントは ISO 9001 認定システムで製造されており、付属の製品が付属しています。:
- 材料の完全なトレーサビリティ
- 寸法検査書類
- CAD/CAMのサポートとリビジョン
- 時間通りの配達
- 部品の性能と精度を保証
ベークライト部品に関するあらゆるものをサポートします: 目的があり、規制に従っている限り, あなたの役はうまくいくでしょう.
今すぐお問い合わせを送信してください
TOPSの精密機械加工ベークライトを作る
ご相談でも納品でも, TOPS Precision は、精度を通じてあなたのアイデアを製造可能なソリューションに変えます, 再現性, そしてパフォーマンス. 私たちは提供します:
- 用途に応じた材料選定
- 脆性熱硬化性樹脂の工具/固定具
- リアルタイムでのフィードバックと品質チェック
- 競争力のある価格と短いリードタイム
必要なプロトタイプや量産部品の量に関係なく, TOPS Precision は最高級のベークライト加工を提供します。.
今すぐお問い合わせを送信してください
よくある質問
はい. ベークライトは脆いですが, 私たちのほとんどは、より優れたツールとセットアップを使用して公差を 0.05 mm ± 0.05 mm まで厳しく抑えています。.
安定するために, 壁の厚さは少なくとも 2mm にすることをお勧めします; さもないと, 加工中や使用中にひび割れが発生します.
絶対に. 電気絶縁性が高いため、電気スポットでの継続的な使用に適しています。.
以下の形式でお見積り・プログラムが可能です: ステップ, IGES, dwg, DXF, とSTL.
はい. パーツID, シンボル, ご要望に応じてシリアル番号をレーザー彫刻することも可能です.
幅広い環境の影響に耐性があります, 紫外線の影響で変性する可能性はありますが、. 日光に長時間さらされると、コーティングやシーリングが必要になる場合があります。.
