Moldagem por injeção é um dos processos de fabricação mais utilizados para a produção de peças plásticas em grandes volumes e baixo custo por unidade. No entanto, a qualidade dos componentes moldados por injeção depende muito de quão bem eles são projetados para capacidade de fabricação. Um design ruim pode levar à deformação, estruturas fracas, ou retrabalho caro do molde. Entre as muitas características que influenciam o desempenho e a capacidade de fabricação de peças plásticas, costelas são particularmente importantes.
Este artigo explora a finalidade das nervuras na moldagem por injeção, as melhores práticas para projetá-los, e as considerações críticas para garantir uma forte, peças sem defeitos.

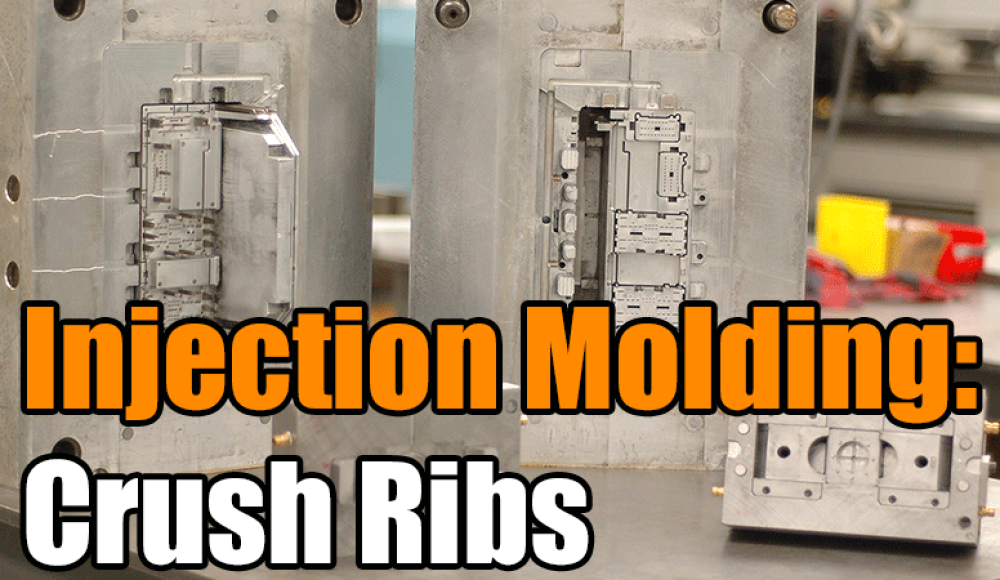

O que são costelas esmagadas para moldagem por injeção?
O que são costelas esmagadas para moldagem por injeção?
As nervuras de esmagamento são um tipo especial de nervura usada na moldagem por injeção quando você precisa de um ajuste bem apertado entre duas peças - como uma caixa de plástico e uma inserção de metal. Em vez de adicionar cortes inferiores complicados ou tolerâncias superprecisas, designers usam pequenos, costelas finas que são um pouco grandes demais em comparação com o orifício ou inserção que devem segurar.
Quando as peças são montadas, essas pequenas costelas “esmagam” levemente, criando um ajuste confortável sem adicionar muita resistência à montagem. Pense neles como pequenos pontos de pressão que dobram apenas o suficiente para manter a peça firmemente no lugar.
Porque costelas esmagadas são tão finas, eles geralmente não precisam de um ângulo de inclinação, ao contrário das costelas padrão. Isso os torna simples de moldar e fáceis de ejetar da ferramenta. Eles são especialmente úteis para peças que precisam ser ajustadas à pressão ou para componentes que devem permanecer travados no lugar durante o uso.
Resumidamente, Costelas esmagadas são inteligentes, maneira econômica de obter um ajuste seguro sem usinagem extra ou trabalhos de projeto complicados.
Objetivo de uma costela

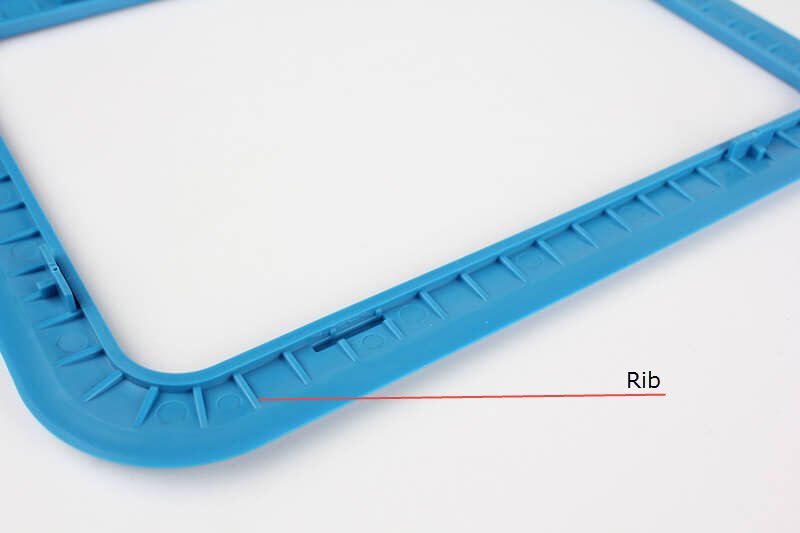

Costelas são finas, recursos elevados moldados em peças plásticas, geralmente correndo perpendicularmente a paredes ou planos. Eles servem a vários propósitos vitais:
1. Evitar empenamento
O plástico esfria de maneira desigual durante a moldagem: o material próximo às paredes do molde solidifica mais rápido do que o material no centro. Esta diferença nas taxas de resfriamento cria tensões internas, que muitas vezes levam ao empenamento da peça. Para evitar isso, designers usam paredes mais finas. No entanto, paredes finas podem comprometer a resistência estrutural. As nervuras resolvem isso reforçando as paredes sem aumentar significativamente a espessura do material, ajudando a equilibrar a força e a estabilidade dimensional.
2. Suporta outros recursos
Muitos componentes plásticos incluem saliências que servem como pontos de fixação ou alinhamento. Essas saliências geralmente exigem suporte estrutural adicional para suportar cargas mecânicas. As nervuras fornecem esse suporte conectando as saliências às paredes laterais ou agindo como reforços independentes quando as saliências estão localizadas longe das paredes.
3. Reduza o uso de materiais
Em vez de engrossar as paredes para obter rigidez, costelas fornecem uma alternativa mais inteligente. Costelas colocadas corretamente aumentam a rigidez e a resistência quando necessário, enquanto permite que o resto da peça permaneça fino e leve. Isso reduz o consumo de material e o custo geral.
4. Melhorar o fluxo do molde
As nervuras não só fortalecem a peça final, mas também podem melhorar o próprio processo de moldagem. Quando posicionado corretamente, eles melhoram o fluxo do plástico fundido dentro do molde, reduzindo o risco de enchimento incompleto, vazios, ou áreas fracas.
Práticas recomendadas para design de nervuras de plástico
Práticas recomendadas para design de nervuras de plástico
Projetar nervuras requer um equilíbrio entre integridade estrutural, moldabilidade, e estética. As seguintes diretrizes são amplamente adotadas na indústria para alcançar esse equilíbrio.
1. Geometria das Costelas
Espessura das Costelas
Uma costela não deve exceder 60% da espessura nominal da parede. Para materiais brilhantes ou de alto encolhimento, a espessura das costelas deve ser reduzida para cerca de 40%. Costelas excessivamente finas podem não preencher adequadamente, enquanto costelas excessivamente grossas podem causar marcas de afundamento ou empenamento. Usar várias costelas mais finas geralmente é melhor do que uma única costela grossa.
Mudanças graduais de espessura
Se a espessura da costela deve variar, as transições devem ser graduais para minimizar as concentrações de tensão. Uma boa regra é fazer com que o comprimento do cone seja pelo menos três vezes maior que a mudança na espessura.
Descaroçamento de Costela
Quando costelas grossas não podem ser evitadas, descaroçamento (removendo material do centro da costela) é recomendado para evitar marcas de afundamento e defeitos de encolhimento.
Ângulo de Interseção
As costelas nem sempre precisam encontrar as paredes laterais a 90°. Interseções angulares podem aumentar a rigidez sem aumentar a espessura das costelas. Deve-se ter cuidado para evitar junções excessivamente espessas, o que pode levar a defeitos de afundamento na superfície oposta.
Costela Radi
Adicionar raios onde as nervuras se cruzam com paredes ou bases reduz as concentrações de tensão e melhora a resistência. Os raios típicos variam entre 0.5 para 1 vezes a espessura da parede. Raios maiores também tornam os moldes mais fáceis e menos dispendiosos de usinar.
Altura das costelas
A altura da costela não deve exceder três vezes a sua espessura. Costelas mais altas podem estar sujeitas a enchimento insuficiente ou quebra. Em vez de, os projetistas podem usar várias nervuras mais curtas para obter o mesmo efeito de reforço.
Costela
Os ângulos de inclinação facilitam a ejeção da peça do molde. As costelas devem ter um ângulo de inclinação de 0,5° a 1,5°. A única exceção são as costelas esmagadas, que são especificamente projetados para interferir ligeiramente nas peças correspondentes e, portanto, não incluem calado.
Espaçamento entre costelas
Quando múltiplas costelas são necessárias, espaçá-los adequadamente é fundamental. Uma lacuna de pelo menos 2.5 para 3 vezes a espessura nominal da parede é recomendada. O escalonamento das nervuras em um layout padronizado pode reduzir ainda mais o empenamento durante o resfriamento.
2. Considerações sobre projeto de molde
Além da geometria, a colocação e a orientação das nervuras afetam a forma como o plástico fundido flui dentro do molde:
Otimizando o Fluxo do Molde
As costelas devem ser posicionadas para promover um enchimento suave. Costelas interconectadas podem guiar o plástico fundido e garantir uma distribuição uniforme, reduzindo o risco de tiros curtos e vazios.
Uniformidade de resfriamento
O design adequado das nervuras ajuda a equilibrar a espessura da parede e minimizar o resfriamento irregular, o que reduz o estresse e melhora a estabilidade dimensional.
Resumo
As nervuras de plástico são recursos essenciais no projeto de peças moldadas por injeção. Eles fornecem força, reduzir empenamento, chefes de apoio, e minimizar o uso de material – tudo isso enquanto melhora o fluxo do molde e a capacidade de fabricação. No entanto, o design inadequado das costelas pode causar problemas graves, como marcas de afundamento, deformação, ou preenchimento incompleto.
Para evitar retrabalho dispendioso, as costelas devem ser projetadas seguindo as melhores práticas bem estabelecidas: mantendo taxas de espessura adequadas, adicionando raios, incorporando rascunho, e considerando o fluxo do molde. Em última análise, O projeto das nervuras não é uma tarefa isolada, mas parte de um processo mais amplo de projeto para fabricação. Ao aplicar essas diretrizes, engenheiros podem garantir que as peças sejam fortes, leve, e fabricável em escala.
Para orientação mais aprofundada, considere consultar referências especializadas em projetos de moldagem por injeção ou trabalhar com especialistas em fabricação para validar estruturas complexas de nervuras.
