Les fermes en acier comptent parmi les systèmes structurels les plus importants utilisés dans la construction moderne.. Des toitures résidentielles aux ateliers industriels en passant par les ponts ferroviaires et les hangars d'avions, les fermes en acier offrent une résistance exceptionnelle, stabilité, et un support de longue portée tout en maintenant un poids structurel relativement faible.
Le choix du bon type de ferme en acier a un impact direct sur:
Sécurité structurelle
Coûts des matériaux
Capacité portante
Flexibilité architecturale
Efficacité de la construction
Durabilité à long terme
Dans ce guide complet, tu apprendras:
Que sont les fermes en acier
Différents types de fermes en acier
Leurs avantages et inconvénients
Plages de portée typiques
Domaines d'application du monde réel
Facteurs clés lors de la sélection d’une conception de ferme en acier
Que vous soyez ingénieur, entrepreneur, architecte, ou fabricant OEM, cet article vous aidera à comprendre quel système de fermes en acier correspond le mieux aux exigences de votre projet.

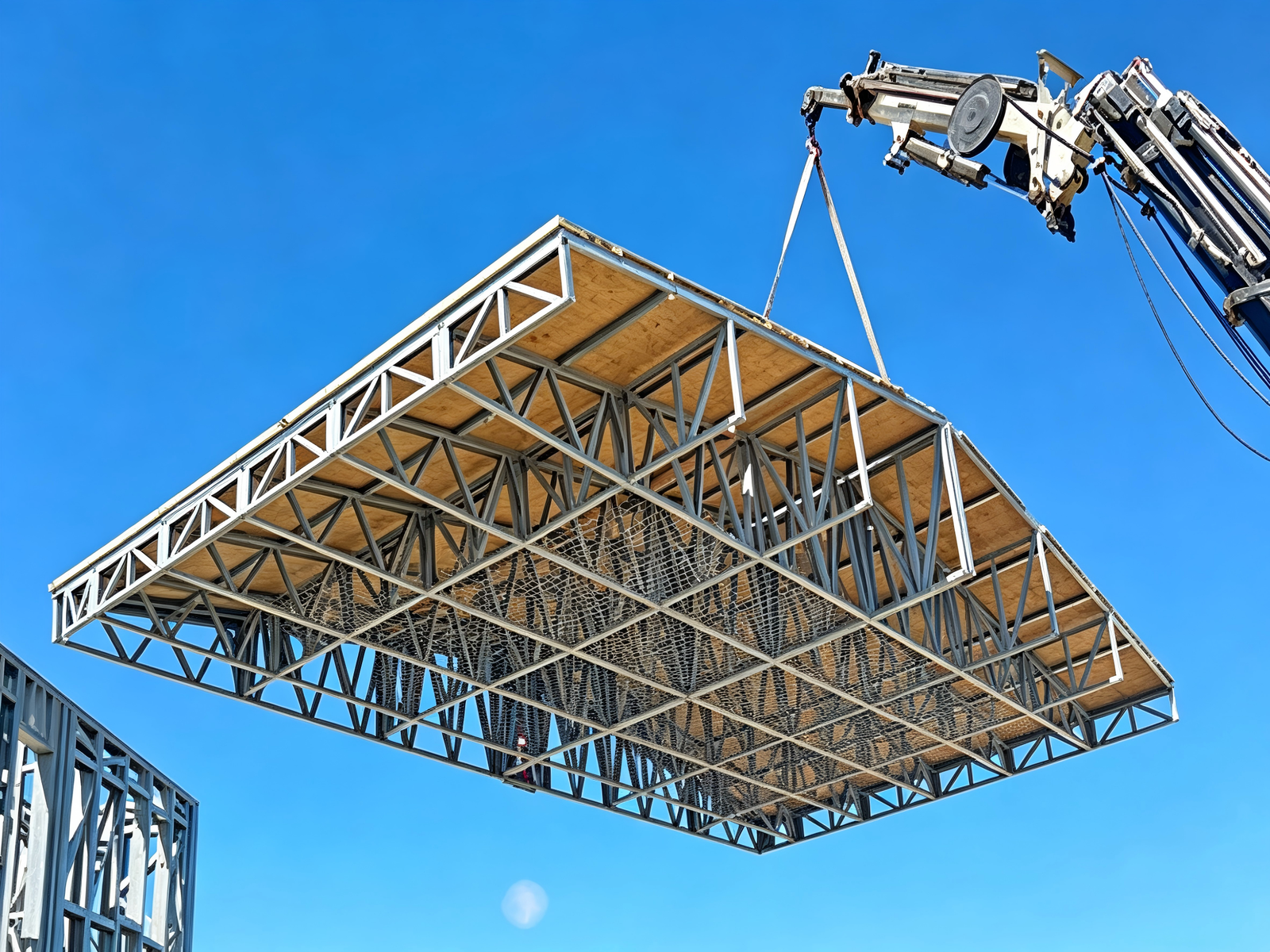

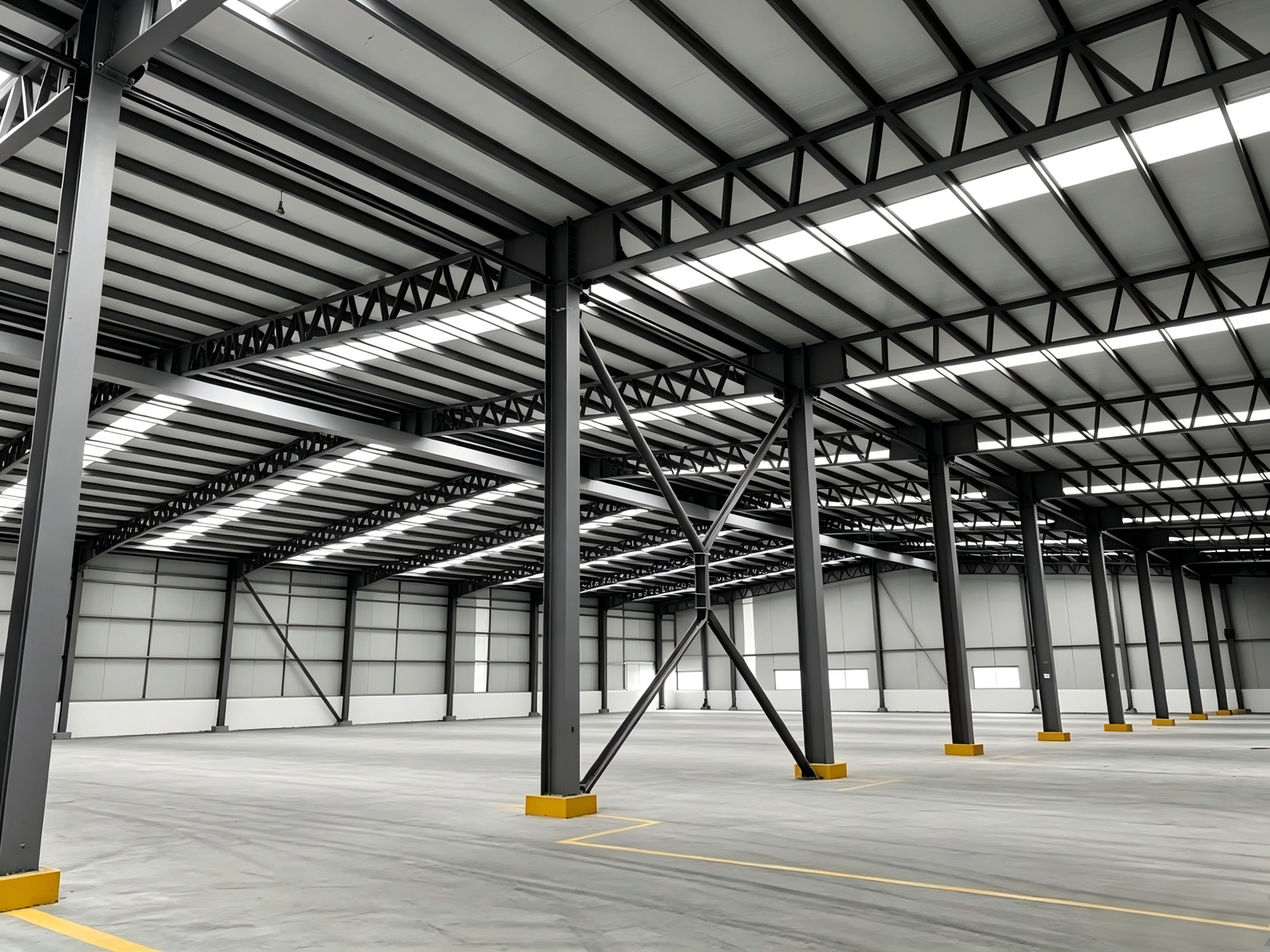

Qu'est-ce qu'une ferme en acier?
Une ferme en acier est une charpente structurelle composée d'éléments en acier interconnectés disposés en configurations triangulaires pour répartir efficacement les charges sur une structure..
Les fermes en acier sont généralement fabriquées en utilisant:
Tubes en acier de construction
Cornières en acier
Canaux en acier
Sections creuses
Composants en acier soudés ou boulonnés
La disposition triangulaire permet à la ferme de transférer efficacement les forces de compression et de traction tout en minimisant l'utilisation de matériaux..
En raison de leur rapport résistance/poids supérieur, les fermes en acier sont largement utilisées dans:
Systèmes de toiture
Ponts
Bâtiments industriels
Entrepôts
Tours
Stades
Hangars d'avions
Pour les pièces structurelles en acier fabriquées sur mesure et les solutions de fabrication métallique de précision, vous pouvez également explorer Services d'usinage CNC de précision TOPS et Services de fabrication de tôle.
Principaux composants d'une ferme en acier
Comprendre les composants de base d'une ferme en acier permet d'expliquer comment la structure gère les charges.
Accord supérieur
L'élément supérieur horizontal ou incliné qui subit principalement des forces de compression.
Corde inférieure
Le membre inférieur qui subit généralement des forces de traction.
Membres verticaux
Composants verticaux en acier reliant les membrures supérieure et inférieure.
Membres diagonaux
Éléments en acier inclinés responsables de la répartition des forces de tension et de compression.
Articulations ou nœuds
Points de connexion où les éléments sont soudés ou boulonnés ensemble.
Avantages des fermes en acier
Les fermes en acier sont préférées aux systèmes structurels traditionnels car elles offrent plusieurs avantages importants.
Rapport résistance/poids élevé
L'acier offre une excellente résistance structurelle sans poids excessif.
Capacité de longue portée
Les fermes en acier peuvent couvrir de grandes distances sans nécessiter de supports intermédiaires.
Construction plus rapide
Les fermes en acier préfabriquées réduisent le temps de travail et d'installation sur site.
Flexibilité de conception
Les fermes en acier peuvent s'adapter à différents styles architecturaux et profils de toit.
Excellente durabilité
Les fermes en acier résistent:
Termites
Pourrir
Dommages causés par l'humidité
Gauchissement
Déchets de matériaux inférieurs
Les méthodes de fabrication modernes améliorent l'efficacité de la fabrication et réduisent les déchets.
Pour les composants en acier fabriqués avec précision et le support à la fabrication, visite Fabrication de précision TOPS.
Facteurs à considérer lors du choix d’une ferme en acier
La sélection de la conception appropriée des fermes en acier dépend de plusieurs facteurs techniques et architecturaux.
Longueur de travée
Différentes conceptions de fermes sont optimisées pour faire court, moyen, ou de longues portées.
Charges structurelles
Les ingénieurs doivent évaluer:
Charges mortes
Charges vives
Charges de vent
Charges de neige
Charges dynamiques
Forme du toit
La géométrie du toit influence la configuration appropriée des fermes.
Hauteur du plafond
Certaines fermes offrent des plafonds voûtés ou surélevés.
Ventilation et éclairage naturel
Les bâtiments industriels peuvent nécessiter des fermes spécialisées pour l'éclairage naturel et la circulation de l'air..
Budget
Certaines conceptions de fermes sont plus économes en matériaux et plus économiques.
Complexité de fabrication
Les fermes complexes peuvent nécessiter des processus avancés de soudage et de fabrication CNC.
Pour les pièces en acier fabriquées de haute précision utilisées dans les systèmes structurels, vérifier Services de fabrication de métaux sur mesure.
Types courants de fermes en acier et leurs applications
Ferme en acier Fink
La ferme en acier Fink est l'une des fermes de toit les plus couramment utilisées pour les bâtiments résidentiels..
Il comporte:
Membres Web en forme de W
Accords supérieurs inclinés
Excellente répartition de la charge
Portée typique
5–9 mètres
Avantages
Conception légère
Excellent rapport résistance/poids
Fabrication rentable
Installation facile
Applications
Maisons d'habitation
Garage
Petits bâtiments commerciaux
Systèmes de support de toiture
La ferme Fink gère efficacement:
Charges permanentes sur le toit
Accumulation de neige
Charges de vent
Charges de trafic de maintenance
Ferme en acier Pratt
Caractéristiques de la ferme Pratt:
Eléments de compression verticaux
Eléments de tension diagonale
Configuration Web distincte en forme de « N »
C'est l'un des systèmes de fermes à longue portée les plus efficaces..
Portée typique
20–100 mètres
Avantages
Consommation de matière réduite
Efficace sous charges dynamiques
Excellente stabilité structurelle
Poids de fabrication réduit
Applications
Hangars d'avions
Grands entrepôts
Bâtiments industriels
Ponts
Systèmes de toiture à longue portée
Les fermes Pratt sont particulièrement adaptées aux structures exposées aux forces de soulèvement et de vent..
Ferme en acier Warren
La ferme Warren utilise une série de triangles équilatéraux pour répartir les charges uniformément sur la structure..
Nommé d'après l'ingénieur James Warren, cette conception reste très populaire dans la construction moderne.
Avantages
Répartition uniforme des forces
Structure légère
Fabrication simple
Conception économique
Applications
Ponts ferroviaires
Systèmes de convoyeurs
Bâtiments commerciaux
Toiture industrielle
Portée typique
20–100 mètres
De par sa simplicité et son efficacité, la ferme Warren est largement utilisée dans les systèmes de ponts modulaires.
Ferme en acier Howe
La ferme Howe est structurellement similaire à la ferme Pratt mais avec un comportement de force opposé.
Il comporte:
Eléments de compression diagonale
Eléments de tension verticaux
Portée typique
7–30 mètres
Avantages
Excellent support pour charges lourdes
Forte résistance à la compression
Stabilité structurelle fiable
Applications
Ponts ferroviaires
Systèmes de toiture industrielle
Structures d'entrepôt
Projets de construction lourde
La ferme Howe fonctionne exceptionnellement bien là où les charges lourdes sont concentrées sur la membrure supérieure.
Ferme en acier King Post
La ferme King Post est l'une des configurations de fermes les plus simples.
Il comprend:
Un poteau vertical central
Deux accords supérieurs inclinés
Structure triangulaire simple
Portée typique
5–10 mètres
Avantages
Faible coût de fabrication
Installation simple
Utilisation minimale de matériaux
Applications
Toits résidentiels
Petits refuges
Garage
Ponts à courte portée
La ferme King Post est très économique pour les petits projets de construction.
Ferme en acier Queen Post
La ferme Queen Post s'étend sur la conception King Post en utilisant deux poteaux de support verticaux.
Portée typique
8–12 mètres
Avantages
Capacité de portée plus longue
Stabilité améliorée
Aspect attrayant
Structure légère
Applications
Toiture résidentielle
Ponts couverts
Petites structures commerciales
Sa conception à double montant réduit la concentration des contraintes au centre de la membrure inférieure.
Ferme en acier North-Light
Les fermes North-light sont spécialement conçues pour les bâtiments industriels nécessitant la lumière naturelle.
Ils comportent:
Surfaces verticales vitrées
Profilés de toiture asymétriques
Capacité de ventilation améliorée
Portée typique
20–30 mètres
Avantages
Coûts d’éclairage réduits
Efficacité énergétique
Conditions de travail intérieures améliorées
Applications
Usines de fabrication
Ateliers industriels
Entrepôts
Installations de production
Le côté vitré est généralement orienté vers le nord pour minimiser les gains de chaleur solaire..
Ferme en acier en dents de scie
Les fermes en dents de scie ressemblent aux fermes North-light mais présentent des motifs de crête répétés.
Avantages
Excellente répartition de la lumière du jour
Ventilation améliorée
Accumulation réduite de chaleur solaire
Applications
Bâtiments industriels multi-baies
Usines
Ateliers de fabrication
Grands halls de production
Ces fermes sont couramment utilisées lorsqu'un éclairage naturel constant est requis.
Ferme en acier plat
Les fermes en acier plat utilisent des membrures supérieures et inférieures parallèles reliées par des éléments diagonaux.
Avantages
Fabrication simple
Conception économique
Convient aux bâtiments à faible dégagement
Applications
Bâtiments à toit plat
Systèmes de support au sol
Plateformes industrielles
Structures commerciales
Les fermes plates sont idéales lorsque la hauteur de construction est limitée.
Ferme en acier à ciseaux
Les fermes en ciseaux utilisent des membrures inférieures croisées pour créer des plafonds voûtés.
Portée typique
Jusqu'à 50 mètres
Avantages
Augmentation de la hauteur du plafond intérieur
Esthétique améliorée
Meilleure flexibilité architecturale
Applications
Églises
Auditoriums
Maisons d'habitation
Halles commerciales
En raison de leur géométrie complexe, les fermes à ciseaux sont plus chères que les systèmes de fermes plus simples.
Ferme en acier de ventilateur
La ferme en ventilateur ressemble à la ferme Fink mais comprend des éléments d'âme supplémentaires pour une meilleure répartition de la charge..
Portée typique
10–40 mètres
Avantages
Capacité de charge plus élevée
Meilleure efficacité structurelle
Convient aux grandes portées
Applications
Bâtiments commerciaux
Toiture industrielle
Grandes structures résidentielles
Ferme de toit de grenier
Les fermes de grenier sont conçues pour créer un espace de toit intérieur utilisable.
Avantages
Espace de stockage intégré
Espace de vie supplémentaire
Conception peu encombrante
Applications
Maisons d'habitation
Aménagements du grenier
Bâtiments nécessitant des locaux de stockage
Cette ferme combine un support structurel avec un espace intérieur fonctionnel.
Tableau de comparaison des fermes en acier
| Type de ferme | Portée typique | Principal avantage | Applications courantes |
| Ferme Fink | 5–9m | Toiture économique | Maisons d'habitation |
| Ferme Pratt | 20–100m | Support efficace sur longue durée | Hangars, ponts |
| Ferme Warren | 20–100m | Répartition uniforme de la charge | Ponts, grues |
| Ferme Howe | 7–30m | Résistance aux charges lourdes | Bâtiments industriels |
| Poste du roi | 5–10m | Conception simple | Petits toits |
| Poste de la Reine | 8–12m | Capacité de portée plus longue | Toiture résidentielle |
| Lumière du Nord | 20–30m | Éclairage naturel | Usines |
| Dent de scie | Variable | Optimisation de la lumière du jour | Installations industrielles |
| Ferme plate | Variable | Profil de faible hauteur | Toits plats |
| Ferme à ciseaux | Jusqu'à 50 m | Plafonds voûtés | Auditoriums |
| Ferme de ventilateur | 10–40m | Capacité de charge améliorée | Bâtiments commerciaux |
| Ferme de grenier | Variable | Création d'espace intérieur | Maisons d'habitation |
Fabrication et fabrication de fermes en acier
Les fermes en acier modernes nécessitent une fabrication de précision pour garantir:
Intégrité structurelle
Précision dimensionnelle
Durabilité à long terme
Les processus de fabrication courants incluent:
CNC COUPE
Découpe au laser
Soudage
Pliant
Finition de surface
Revêtement en poudre
Galvanisation
Les technologies de fabrication avancées s’améliorent:
Précision
Répétabilité
Vitesse de production
Pour les projets de fabrication d’acier sur mesure, explorer:
Services de cintrage des métaux
Considérations sur la conception des fermes en acier
Avant de sélectionner un système de fermes en acier, les ingénieurs doivent évaluer plusieurs exigences techniques.
Charges structurelles
Calculer:
Charges mortes
Charges vives
Charges de neige
Pression du vent
Charges sismiques
Sélection des matériaux
Les matériaux communs comprennent:
Acier doux
Acier au carbone
Acier galvanisé
Acier inoxydable
Protection contre la corrosion
Les revêtements protecteurs améliorent la durée de vie dans les environnements difficiles.
Codes du bâtiment
Tous les systèmes de fermes doivent être conformes aux normes structurelles locales et aux réglementations de sécurité..
Avantages des fermes en acier par rapport aux fermes en bois
Résistance supérieure
L'acier supporte des charges plus lourdes et des portées plus longues.
Meilleure résistance au feu
L'acier ne s'enflamme pas comme le bois.
Durée de vie plus longue
Les structures en acier résistent à la pourriture et aux dommages causés par les insectes.
Entretien réduit
Les fermes en acier nécessitent moins d’entretien à long terme.
Fabrication de précision
La fabrication CNC améliore la cohérence dimensionnelle.
Applications industrielles courantes des fermes en acier
Les fermes en acier sont utilisées dans plusieurs industries.
Bâtiments résidentiels
Systèmes de charpente de toit
Entrepôts
Systèmes de toiture à grande portée
Usines de fabrication
Structures d'ateliers industriels
Hangars d'avions
Structures ouvertes de longue portée
Ponts ferroviaires
Support structurel pour charges lourdes
Stades
Grandes portées de toit non soutenues
Bâtiments agricoles
Granges et installations de stockage
Conclusion
Les fermes en acier restent l'un des systèmes structurels les plus fiables et les plus efficaces de la construction moderne.. Des petits toits résidentiels aux immenses bâtiments industriels et ponts, chaque type de ferme offre des avantages uniques en fonction de:
Exigences de portée
Charges structurelles
Conception architecturale
Budget
Besoins fonctionnels
Choisir la bonne conception de fermes en acier améliore:
Performance structurelle
Efficacité de la construction
Durabilité à long terme
Rentabilité globale du projet
Si votre projet nécessite une fabrication métallique de précision sur mesure, Usinage CNC, ou fabrication de composants structurels, Fabrication de précision TOPS fournit un soutien technique professionnel et des solutions de fabrication personnalisées pour les applications industrielles et commerciales.
FQA
1.Quel est le type de ferme en acier le plus solide?
Les fermes Pratt et Warren sont parmi les plus solides et les plus efficaces pour les applications à longue portée.
2.Quelle ferme en acier est la meilleure pour les entrepôts?
Pratt, Garenne, et les fermes Howe sont couramment utilisées pour la construction d'entrepôts en raison de leurs excellentes performances sur de longues portées..
3.Les fermes en acier sont-elles meilleures que les fermes en bois?
Offre de fermes en acier:
Résistance supérieure
Meilleure durabilité
Durée de vie plus longue
Résistance au feu améliorée
Entretien réduit
4.Quelle est la différence entre les fermes Pratt et Howe?
La principale différence réside dans la répartition des forces:
Culotte Pratt: éléments de tension diagonaux
Treillis Howe: éléments de compression diagonaux
5.Combien de temps durent les fermes en acier?
Avec une protection contre la corrosion et un entretien appropriés, les fermes en acier peuvent durer plusieurs décennies.
