Dans Usinage CNC, la sélection des outils de coupe a un impact direct sur la productivité, qualité de surface, frais d'outillage, et la disponibilité des machines. Parmi les outils de coupe avancés, Insertions PCD sont devenus une solution privilégiée pour les fabricants usinant des matériaux non ferreux et abrasifs à grande échelle.
Mais qu'est-ce qu'un insert PCD exactement ?, et pourquoi est-il souvent choisi plutôt que le carbure, Cbn, ou des outils en céramique?
Ce guide fournit un complet, explication pratique des inserts PCD, y compris comment ils fonctionnent, où ils fonctionnent le mieux, leurs avantages et leurs limites, et comment sélectionner la plaquette PCD adaptée à votre application d'usinage.

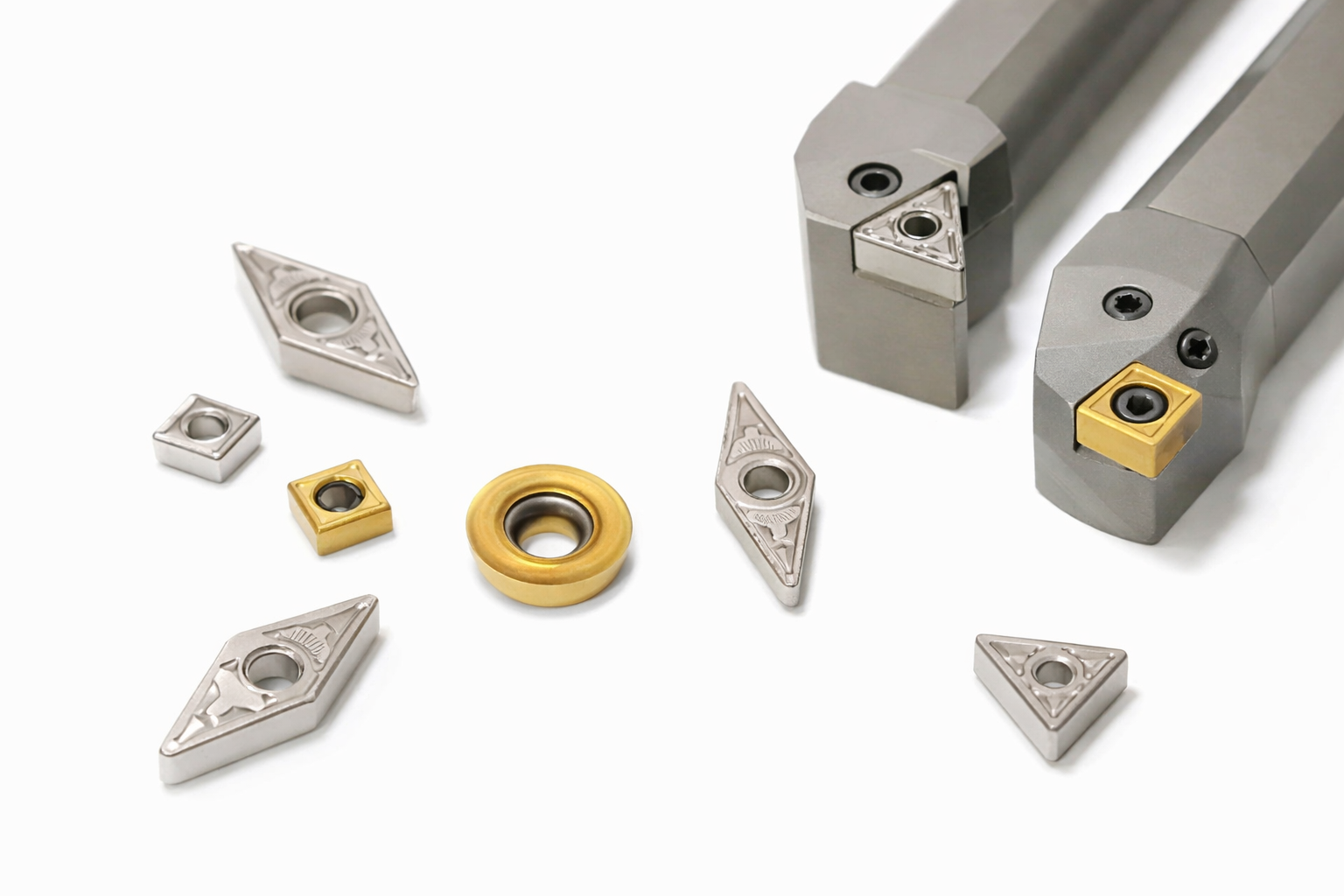

Qu'est-ce qu'un insert PCD?
UN Insertion PCD, abréviation de Insert diamant polycristallin, est un outil de coupe CNC haute performance fabriqué à partir de particules de diamant synthétique qui sont frittés ensemble sous température et pression extrêmes. Au cours de ce processus de frittage, les cristaux de diamant microscopiques se lient en un dense, couche de coupe ultra dure.
Dans la plupart des modèles, la couche de découpe PCD est lié de manière permanente à un substrat en carbure de tungstène. Cette structure combine:
Le dureté et résistance à l'usure extrêmes de diamant
Le solidité et résistance aux chocs de carbure
Cette structure hybride permet aux plaquettes PCD d'offrir des performances de coupe exceptionnelles tout en restant mécaniquement stables lors de l'usinage à grande vitesse..
Caractéristiques clés des inserts PCD
Dureté extrêmement élevée (dépassant largement le carbure)
Résistance exceptionnelle à l’usure abrasive
Excellente netteté et rétention des bords
Très faible friction lors de la coupe
Long, durée de vie prévisible de l'outil
Opérations d'usinage typiques
Les inserts PCD sont largement utilisés dans:
Ennuyeux
Forage
Alésage
Ils sont particulièrement efficaces lors de l'usinage métaux non ferreux et matériaux abrasifs, là où les outils conventionnels s’usent rapidement.
Industries d'application courantes
Les inserts PCD sont largement adoptés dans:
Fabrication automobile
Composants aérospatiaux
Pièces électroniques et semi-conducteurs
Dispositifs médicaux
Usinage de précision de l'aluminium
Usinage des composites et plastiques
Avantages de l'utilisation des inserts PCD
Durée de vie de l'outil plus longue
L'un des avantages les plus significatifs des inserts PCD est leur durée de vie exceptionnellement longue. Par rapport aux outils en carbure, Les inserts PCD peuvent durer 10 à 90 fois plus longtemps, en fonction du matériau et des conditions de coupe.
Cela les rend idéaux pour:
Production à volume élevé
Lignes d'usinage automatisées
Fabrication sans lumière
Une durée de vie plus longue signifie également Moins de modifications d'outils, ce qui réduit directement les interruptions de production.
Capacité d'usinage à grande vitesse
Les inserts PCD peuvent fonctionner à des vitesses de coupe beaucoup plus élevées que les outils en carbure conventionnels. Leur faible friction et leur stabilité thermique élevée leur permettent de maintenir l'intégrité de coupe même dans des conditions d'usinage agressives..
Les avantages:
Des temps de cycle plus courts
Rendement machine plus élevé
Capacité de production accrue sans ajout de machines
Excellente précision et finition de surface
Les inserts PCD maintiennent un tranchant tranchant pendant de longues périodes, ce qui permet aux fabricants d'atteindre:
Tolérances dimensionnelles serrées
Formation minimale de bavures
Finitions de surface lisses
Qualité constante des pièces sur de longues séries de production
Ceci est particulièrement important pour:
Pièces d'accouplement de précision
Surfaces d'étanchéité
Composants décoratifs ou visibles
Haute durabilité et stabilité du processus
Parce que les inserts PCD résistent si efficacement à l’usure abrasive, ils fournissent écurie, performances d'usinage prévisibles. Cette stabilité réduit:
Écaillage d'outils
Répartition des bords
Défauts liés aux vibrations
Par conséquent, Les machines CNC peuvent fonctionner de manière plus cohérente avec moins d'arrêts imprévus.
Coût total de possession réduit
Alors que les inserts PCD ont un coût d'achat initial plus élevé, ils ont généralement réduire les coûts totaux d'usinage au fil du temps. Les économies de coûts proviennent:
Moins de remplacements d'outils
Besoins en stocks réduits
Temps d’arrêt machine réduit
Moins de rebuts causés par des outils usés
Pour les applications à grand volume ou avec des matériaux abrasifs, Les inserts PCD offrent souvent le coût par pièce le plus bas.
Temps d'arrêt réduit des machines CNC
Les changements d'outils fréquents interrompent la production et réduisent l'utilisation de la machine. Les inserts PCD minimisent ces interruptions, permettant:
Travaux d'usinage plus longs sans surveillance
OEE amélioré (Efficacité globale de l'équipement)
Meilleure utilisation de la main d’œuvre qualifiée

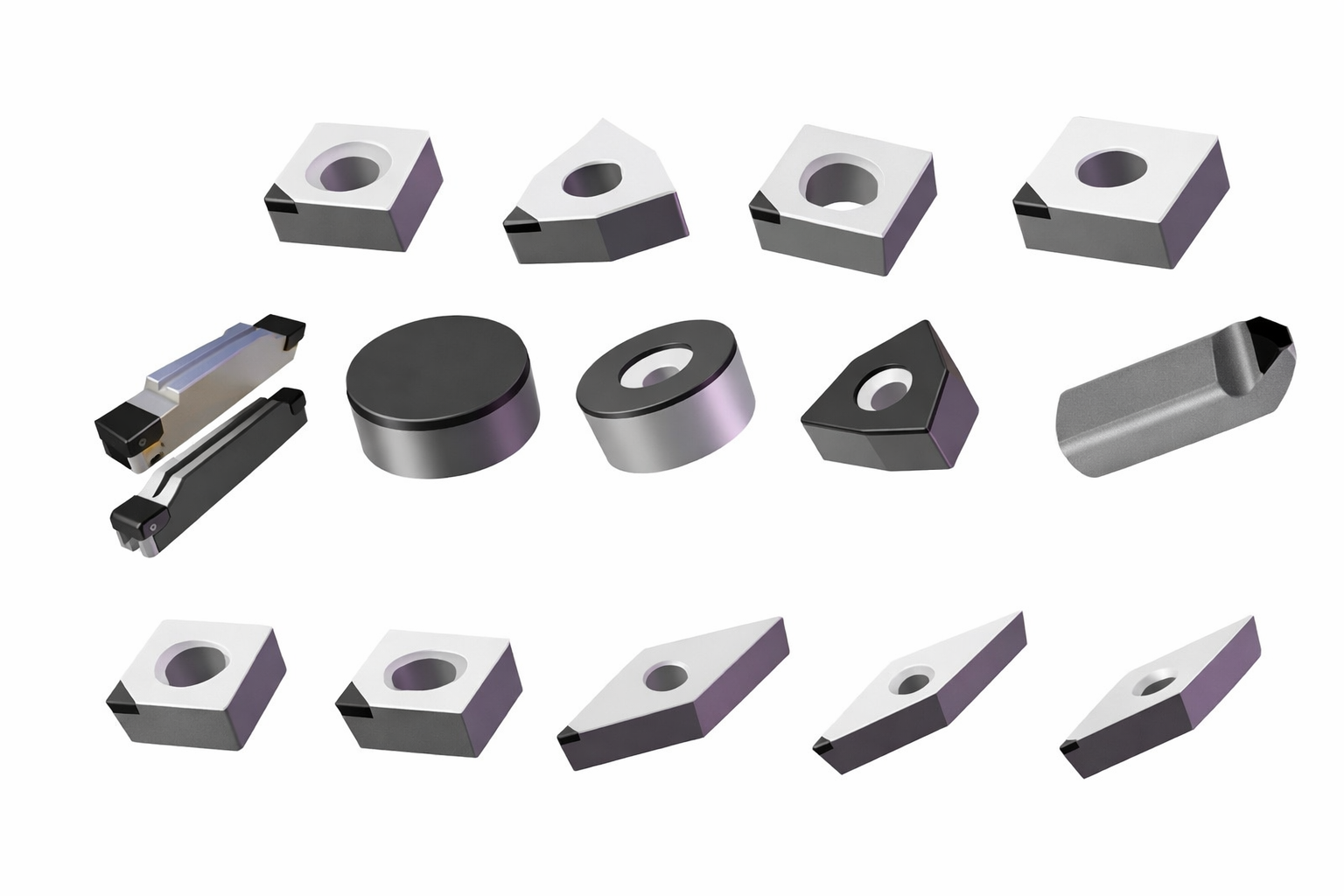

Outils PCD courants utilisés dans l'usinage
La technologie PCD est disponible dans plusieurs formats d'outils pour prendre en charge différentes tâches d'usinage:
Plaquettes de tournage PCD
Idéal pour les opérations de finition et semi-finition sur aluminium et métaux non ferreux.
Fraises PCD
Utilisé pour le fraisage à grande vitesse des alliages d'aluminium, matériaux composites, et les plastiques.
Outils d'alésage PCD
Conçu pour l'usinage interne de précision où des tolérances serrées sont essentielles.
Forets et alésoirs PCD
Utilisé pour la réalisation de trous ultra précis avec une excellente finition de surface.
Fraises en bout PCD
Couramment appliqué dans l’usinage des composites, coupe de graphite, et transformation du plastique.
Chaque type d'outil peut être personnalisé en fonction de la géométrie, préparation des bords, et les conditions de coupe.
Comparaison des plaquettes PCD avec d'autres outils de coupe
PCD contre. Inserts en carbure
Les inserts en carbure sont fabriqués à partir de particules de carbure de tungstène liées au cobalt. Ils sont polyvalents et économiques mais s'usent relativement rapidement lors de l'usinage de matériaux abrasifs..
PCD contre. Résumé du carbure:
Le PCD offre une durée de vie nettement plus longue
Le PCD produit une meilleure finition de surface
Le carbure a un coût initial inférieur
Le PCD a un coût à long terme inférieur dans les applications à grand volume
PCD contre. Cbn (Nitrure de bore cube)
Le CBN est le deuxième matériau de coupe le plus dur après le diamant. Il excelle dans l'usinage matériaux ferreux et durcis.
Principales différences:
Le PCD est idéal pour les matériaux non ferreux et abrasifs
Le CBN est meilleur pour l’acier trempé et la fonte
Les deux offrent une excellente résistance à l’usure, mais pour des matériaux différents
PCD contre. Outils de coupe en céramique
Les outils en céramique fonctionnent bien à haute température, applications de coupe à sec, surtout sur les métaux durs.
Faits saillants de la comparaison:
Le PCD est beaucoup plus dur et résistant à l'usure que la céramique
Les céramiques conviennent mieux aux matériaux ferreux et à la coupe à sec
Le PCD est supérieur à l'aluminium, matériaux composites, et les plastiques
Comment choisir le bon insert PCD
La sélection du bon insert PCD nécessite d'évaluer plusieurs facteurs techniques.
Matériau de la pièce
Les inserts PCD fonctionnent mieux sur:
Aluminium et alliages d'aluminium
Cuivre et laiton
Alliages de magnésium
Plastiques et polymères
Graphite
Matériaux composites (CFRP, PRV)
Ils sont non recommandé pour les métaux ferreux, car le fer provoque une usure chimique rapide.
Application du produit final
Déterminez si votre candidature nécessite:
Usinage grossier
Semi-finition
Finition de haute précision
Les inserts PCD sont particulièrement précieux lorsque la finition de surface, précision, et la cohérence sont essentielles.
Forme et géométrie de la pièce
La géométrie de l'insert doit correspondre à la conception de la pièce. Les formes courantes d'insert PCD incluent:
CCMT
DCGT
CCG
Les inserts PCD à arêtes vives sont préférés pour la finition, tandis que les bords chanfreinés offrent une meilleure durabilité pour des conditions de coupe variables.
Paramètres de coupe et stabilité de la machine
Les outils PCD nécessitent:
Machines CNC stables
Un montage adéquat
Vitesses et avances optimisées
La rigidité de la machine est essentielle pour éviter les vibrations, ce qui peut endommager même les arêtes de coupe très dures.
Quand utiliser un insert PCD
Les inserts PCD sont le meilleur choix lorsque:
Produire de grands volumes de pièces non ferreuses
Usinage de matériaux abrasifs
La qualité de la finition de surface est essentielle
La durée de vie de l'outil et la stabilité du processus dépassent le coût initial de l'outil
Réduire les temps d’arrêt est une priorité
Pensées finales
Pour les ateliers CNC et les fabricants usinant l'aluminium, matériaux composites, ou d'autres matériaux abrasifs, Les inserts PCD sont souvent la solution la plus économique et la plus fiable dans le temps.
Si vous évaluez des inserts PCD pour votre ligne de production, travailler avec un partenaire expérimenté en matière d'outillage ou d'usinage peut aider à garantir la bonne géométrie, paramètres de coupe, et rapport coût-performance pour votre application.
FAQ
1. Pourquoi mes outils en carbure s'usent-ils si vite lors de l'usinage de l'aluminium ou des composites?
Les outils en carbure s'usent rapidement sur les alliages d'aluminium et les matériaux composites en raison de particules abrasives, bord bâti, et chaleur liée au frottement. Les inserts PCD sont spécialement conçus pour résister à l'usure abrasive et réduire l'adhérence du matériau, ce qui prolonge considérablement la durée de vie des outils dans ces applications.
2. Les inserts PCD valent-ils le coût initial plus élevé?
Oui, dans la plupart des applications à grand volume ou avec des matériaux abrasifs. Bien que les inserts PCD coûtent plus cher au départ, ils réduisent considérablement fréquence de changement d'outil, temps d'arrêt de la machine, taux de rebut, et intervention sur le travail, ce qui se traduit par un taux bien inférieur coût par pièce au fil du temps.
3. Les inserts PCD peuvent-ils être utilisés sur l'acier ou l'acier inoxydable?
Non. Les inserts PCD sont non recommandé pour les matériaux ferreux comme l'acier au carbone ou l'acier inoxydable. Le fer réagit chimiquement avec le diamant à haute température, provoquant une usure rapide des outils. Pour matériaux ferreux, Les outils en CBN ou en céramique sont plus adaptés.
4. Les inserts PCD nécessitent-ils des machines ou des configurations CNC spéciales?
Les inserts PCD ne nécessitent pas de machines spéciales, mais ils fonctionnent mieux sur rigide, équipement CNC bien entretenu avec fixation stable. Vitesses appropriées, aliments, et le contrôle des vibrations sont essentiels pour profiter pleinement de leurs avantages en termes de performances et de durée de vie de l'outil..
5. Comment les inserts PCD améliorent-ils l'état de surface et la cohérence des pièces?
Les inserts PCD maintiennent un tranchant tranchant pendant longtemps, ce qui minimise les bavures, bavarder, et répartition des bords. Cela mène à finitions de surface cohérentes, tolérances plus étroites, et une qualité uniforme sur de longues séries de production, particulièrement important pour les pièces de précision ou cosmétiques.
6. Quelles industries bénéficient le plus de l'utilisation des inserts PCD?
Industries qui usinent fréquemment matériaux non ferreux ou abrasifs profiter le plus, y compris l'automobile, aérospatial, électronique, Équipement médical, et fabrication de composites. Toute opération privilégiant un rendement élevé, précision, et de faibles temps d'arrêt peuvent tirer profit des outils PCD.
7. Comment choisir la géométrie de plaquette PCD adaptée à mon application?
La géométrie correcte dépend de type de matériau, conditions de coupe, et conception de pièces. Les géométries aux arêtes vives sont idéales pour la finition, tandis que les bords chanfreinés ou renforcés offrent une meilleure durabilité pour les coupes variables ou interrompues.. Consulter des experts en outillage ou en usinage peut aider à optimiser la sélection des plaquettes.
