Nel mondo della produzione, la differenza tra il successo del lancio di un prodotto e un costoso fallimento spesso inizia fin dal primo passo: La richiesta di preventivo (Richiesta di offerta).
Per stampaggio ad iniezione di materie plastiche, una citazione non è semplicemente un cartellino del prezzo; è uno studio di fattibilità e una tabella di marcia per la produzione. Molti project manager e ingegneri commettono l’errore di chiedere un “prezzo approssimativo” con dati insufficienti. Ciò porta a stime imprecise, futuri aumenti dei prezzi, e ritardi nella produzione.

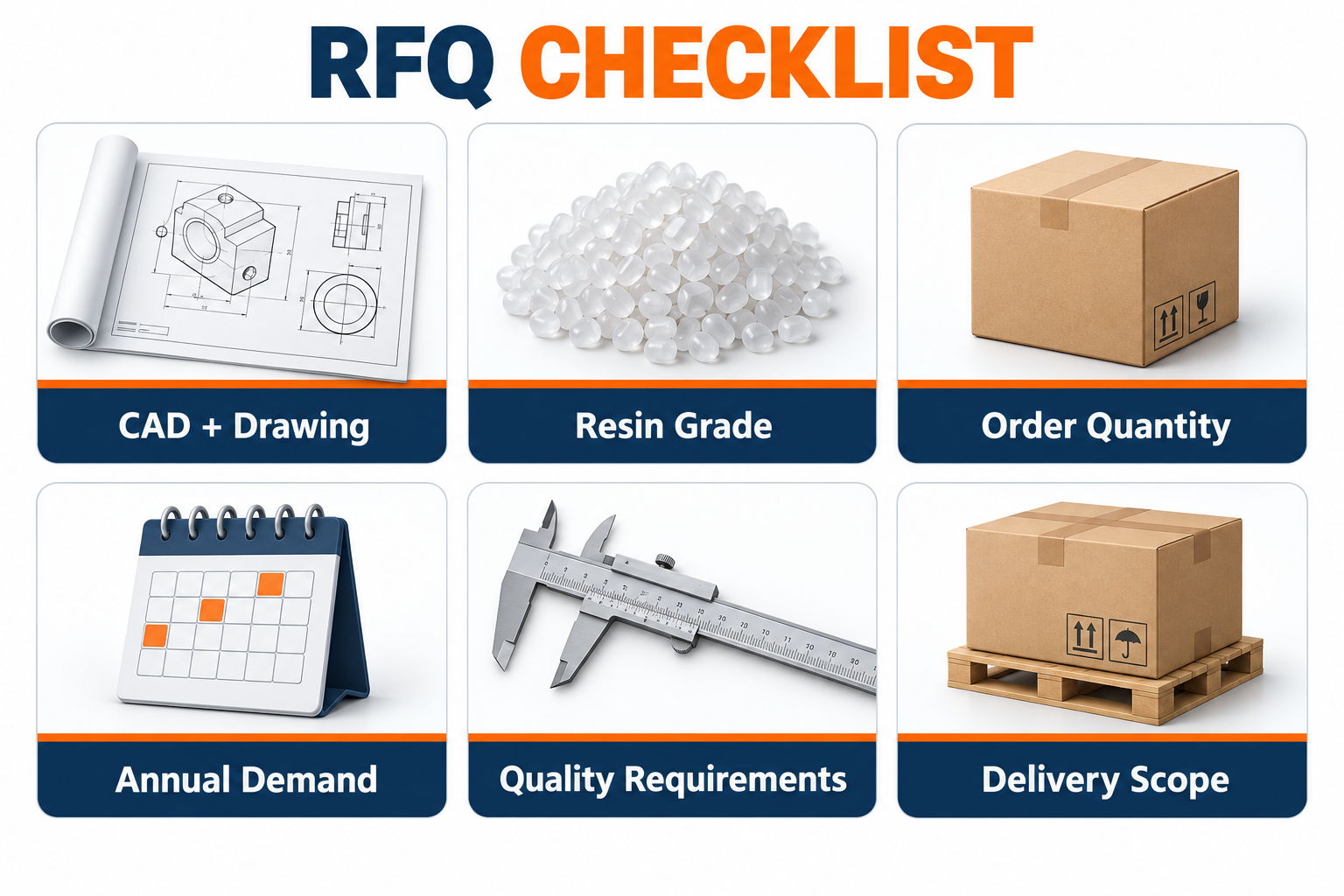

Per assicurarti un preventivo accurato e competitivo, è necessario fornire al produttore il contesto completo del progetto. Di seguito sono riportate le cinque aree essenziali che devi definire prima di premere "invia" nella tua richiesta di offerta.
1. Il disegno: La Fondazione Tecnica
La frase “un’immagine vale più di mille parole” è un eufemismo nel settore manifatturiero; un buon disegno vale migliaia di dollari in termini di costi di attrezzaggio risparmiati. Il produttore non può indovinare la geometria della tua parte.
Per avere un preventivo preciso, dovresti fornire due tipi di file:
3File CAD D (Formato STEP o IGES): Questi sono fondamentali per il progettista dello stampo per calcolare il volume di plastica richiesto, analizzare gli “angoli di sformo” (pendenze che consentono l'espulsione del pezzo dallo stampo), e determinare la complessità dello strumento.
2D disegni (PDF): Mentre i file 3D mostrano la forma, 2I disegni D mostrano le regole. Qui è dove specifichi tolleranze.
Perché i dettagli sono importanti:
Se non si specificano le tolleranze, un produttore potrebbe assumere tolleranze commerciali standard. Tuttavia, se la tua parte deve essere inserita a scatto in un altro componente, potresti aver bisogno di “tolleranze strette” (per esempio., +/- 0.05mm). Tolleranze più strette richiedono una lavorazione CNC di maggiore precisione e acciaio per stampi di qualità superiore, che aumenta la quotazione. Evidenzia sempre gli aspetti critici per la qualità (CTQ) dimensioni in anticipo.
2. Operazioni secondarie: L'ambito completo
Lo stampaggio a iniezione raramente rappresenta la fine del percorso di un prodotto. Molti acquirenti trattano lo stampatore esclusivamente come un fornitore di parti in plastica grezza, solo per rendersi conto in seguito che devono assumere una terza persona per l'assemblaggio.
È necessario definire lo “stato di consegna”. Chiediti:
Post produzione: La parte necessita di tampografia (loghi), pittura, o cromatura?
Assemblea: Le due metà di plastica devono essere saldate insieme ad ultrasuoni? Gli inserti filettati metallici devono essere fissati a caldo nella plastica?
Confezione: Hai bisogno di un imballaggio sfuso (pezzi gettati in una scatola) o imballaggio a strati (per evitare graffi)? Hai bisogno di imballaggi pronti per la vendita al dettaglio con codici a barre??
L'impatto sulla quotazione:
Se uno stampatore sa che è necessario l'assemblaggio, potrebbero progettare lo stampo per produrre più parti accoppiate in un ciclo (“stampo familiare”), che può ridurre drasticamente i costi complessivi di assemblaggio.
3. Quantità annuali stimate (EAU): Pianificazione su scala
“Quanto costa uno stampo?" è una domanda a cui non è possibile rispondere senza sapere "Di quante parti hai bisogno?"
Il tuo utilizzo annuale stimato (EAU) detta il Cavitazione dello stampo:
Basso volume (1,000 – 5,000 parti): Il produttore può suggerire uno stampo a “cavità singola” realizzato in acciaio o alluminio più morbido. Questo strumento è economico da realizzare ma produce parti lentamente (prezzo parziale più alto).
Alto volume (100,000+ parti): Il produttore proporrà uno stampo “Multi-Cavity”. (per esempio., 4, 8, O 16 cavità) realizzato in acciaio per utensili temprato. Questo strumento è costoso in anticipo ma produce parti molto velocemente, abbassando significativamente il prezzo unitario.
Suggerimento strategico: Se non sei sicuro del tuo volume, chiedi un “preventivo a più livelli”. Richiedi sconti tariffari per 10,000, 50,000, E 100,000 unità. Questo ti aiuta a visualizzare il ritorno sull'investimento (ROI) per investire in uno stampo di qualità superiore.
4. Selezione dei materiali: Bilanciare prestazioni e costi
Sono disponibili migliaia di resine termoplastiche, che vanno dalle materie plastiche economiche alle costose resine di livello tecnico. Non è possibile generare un preventivo senza conoscere il materiale, poiché i prezzi variano da 1,50 $/kg a 50,00 $/kg.
Se non hai selezionato un voto specifico, definire il proprietà hai bisogno:
Ambiente: La parte verrà utilizzata all'aperto? (Richiede stabilizzatori UV).
Durabilità: È necessario che sopravviva a un test di caduta? (Richiede un'elevata resistenza agli urti, come il policarbonato o l'ABS).
Flessibilità: Ha bisogno di piegarsi?? (Richiede polipropilene o TPE).
Conformità: È necessario che sia sicuro per gli alimenti o per uso medico dalla FDA?
Controllo di competenza: Chiederà un buon produttore, “Possiamo usare il rimacinato?" (Materiale della guida riciclato). Consentire una percentuale di rimacinato può ridurre i costi unitari senza sacrificare la qualità per le parti non critiche.
5. Applicazione: Il contesto è re
Finalmente, spiegare Che cosa il prodotto è e Dove verrà utilizzato. Questo contesto consente al produttore di allineare la propria esperienza nel settore con le vostre esigenze.
Settori diversi hanno “regole non dette” diverse:
Articoli per la casa (per esempio., Scatole per il pranzo): L'estetica è fondamentale. Lo stampo deve essere lucidato a specchio, e la plastica deve essere adatta agli alimenti e resistente alle macchie.
Settore automobilistico: La coerenza e la sicurezza sono fondamentali. Lo stampatore dovrà fornire una rigorosa documentazione di qualità (PPAP).
Elettronica: La stabilità dimensionale è fondamentale. Lo stampatore deve tenere conto dei tassi di “restringimento” delle plastiche tecniche.
Ad esempio, collaborando con un produttore specializzato nel vostro settore, un'azienda esperta in stampi per casalinghi per contenitori alimentari: sfrutta la loro esperienza precedente. Possono avvisarti in modo proattivo di potenziali problemi, come "Il design del coperchio potrebbe perdere se non regoliamo lo spessore del bordo".
Conclusione
Un preventivo per lo stampaggio a iniezione di materie plastiche è un calcolo complesso che coinvolge i tempi di ciclo, tonnellaggio della macchina, costi della resina, e ore di lavorazione degli utensili. Fornendo un pacchetto completo: disegni CAD dettagliati, un elenco di operazioni secondarie, stime realistiche del volume, chiari requisiti materiali, e il contesto applicativo: si passa da una “stima stimata” a un’azienda, proposta di partenariato attuabile.
La preparazione è la chiave della precisione. Più informazioni condividi in anticipo, più agevole sarà il tuo viaggio dall'ideazione alla produzione di massa.
Domande frequenti
Q1: Quanto tempo richiede l'intero processo, dal preventivo al primo campione (T1)?
UN: Mentre le tempistiche variano in base alla complessità, ecco un programma tipico:
Citando: Aspettatevi un preventivo completo all'interno 24 A 48 ore dopo aver inviato i file CAD 3D e i disegni 2D.
Utensileria (Costruzione di stampi): Una volta effettuato l'ordine e approvato il progetto, richiede in genere la produzione dello stampo 4 A 8 settimane. Semplice, gli stampi a cavità singola sono più veloci, mentre complesso, gli stampi in acciaio temprato a cavità multiple richiedono più tempo.
Campionamento (T1): Una volta terminato lo stampo, il produttore scatterà i primi campioni (T1) e spedirteli per l'approvazione.
Mancia: Richiedi sempre un "diagramma di Gantt" o una sequenza temporale del progetto insieme al preventivo in modo da poter pianificare il lancio del prodotto di conseguenza.
Q2: Chi possiede lo stampo dopo aver pagato le spese di lavorazione?
UN: Nei contratti standard di “stampaggio su misura”., Voi (il cliente) possedere lo stampo dopo aver pagato per intero la fattura dell'utensileria. Hai il diritto di spostare lo stampo in un'altra fabbrica se non sei soddisfatto del servizio.
Avvertimento: Fai attenzione ai preventivi che offrono "strumenti ammortizzati" (dove il costo dello stampo è nascosto in un prezzo leggermente più alto) o costi di attrezzaggio “estremamente bassi”.. In questi accordi, il produttore spesso mantiene la proprietà dello stampo per assicurarti di continuare ad acquistare parti da loro. Chiarire sempre per iscritto la "proprietà dell'attrezzatura" prima di firmare il preventivo.
Q3: Cos'è un "Rapporto DFM" e dovrei aspettarmene uno con il mio preventivo?
UN: DFM sta per Progettazione per la produzione. Si tratta di un'analisi tecnica in cui lo stampatore esamina il tuo progetto 3D per identificare geometrie impossibili, rischio di deformazione, o segni di affondamento.
Durante la citazione: La maggior parte degli stampatori fornirà un "controllo di fattibilità di base" con il preventivo per avvisarti dei principali segnali d'allarme.
Dopo l'Ordine: Un pieno, rapporto DFM dettagliato (mostrando le posizioni dei cancelli, linee di separazione, e segni del perno di espulsione) viene solitamente fornito Dopo effettui l'ordine ma Prima l'acciaio viene tagliato.
Perché è importante: Non saltare mai la revisione del DFM. La correzione di un disegno su un computer è gratuita; riparare uno stampo in acciaio è costoso.
