O que é usinagem em miniatura?
A usinagem em miniatura é a remoção precisa de material para produzir peças pequenas com dimensões controladas e características finas.
Não é simplesmente operar uma máquina normal mais rapidamente. Tamanho da ferramenta, rigidez da máquina, vibração, Remoção de chip, e a inspeção se comportam de maneira diferente em pequena escala. Em profundidades de corte muito pequenas, o raio da aresta de corte torna-se significativo em relação à espessura do cavaco. Em vez de cortar o material de forma limpa, a ferramenta pode esfregar ou arar, aumentando o calor, Burrs, e forças de corte.
As peças geralmente são medidas em milímetros, e alguns recursos de precisão são medidos em micrômetros.
Quão pequenas são as peças usinadas em miniatura?
Não existe um limite dimensional universalmente aceito entre a usinagem de peças pequenas, usinagem em miniatura, e microusinagem. Na prática, usinagem em miniatura refere-se a pequenos componentes ou recursos onde ferramentas convencionais, fixação de trabalho, controle de cavacos, e a inspeção se tornam mais difíceis devido à escala.
| Prazo | Significado prático | Exemplo |
| Usinagem de peças pequenas | Pequenos componentes feitos com usinagem de precisão convencional | Conectores, acessórios, caixas de sensores |
| Usinagem em miniatura | Peças pequenas ou detalhes finos que necessitam de ferramentas e manuseio especializados | Alfinetes, engrenagens em miniatura, componentes médicos |
| Microusinagem | Recursos muito pequenos que necessitam de ferramentas ou processos em microescala | Microfuros, canais, micro pinos |
Confirme o limite prático com seu maquinista para seu recurso específico.
Usinagem Miniatura Vs Microusinagem
A usinagem em miniatura descreve a fabricação de peças muito pequenas. A microusinagem geralmente se concentra em recursos extremamente pequenos, ferramentas, ou dimensões do processo. Os termos se sobrepõem, e não existe um limite único para todo o setor.
| Fator | Usinagem em miniatura | Microusinagem |
| Foco principal | Componentes pequenos | Recursos extremamente pequenos |
| Ferramentas típicas | Pequenas ferramentas de corte convencionais | Micro fresas de topo, exercícios, Música eletrônica, laser |
| Desafio principal | Manuseio, rigidez, Burrs | Fragilidade da ferramenta, efeitos de escala, Inspeção |
| Aplicações típicas | Alfinetes, acessórios, parafusos, componentes médicos | Microfluídica, micro furos, Recursos relacionados ao MEMS |
Quais métodos são usados para usinagem em miniatura?
Cada método se adapta a um formato e necessidade de produção diferentes.

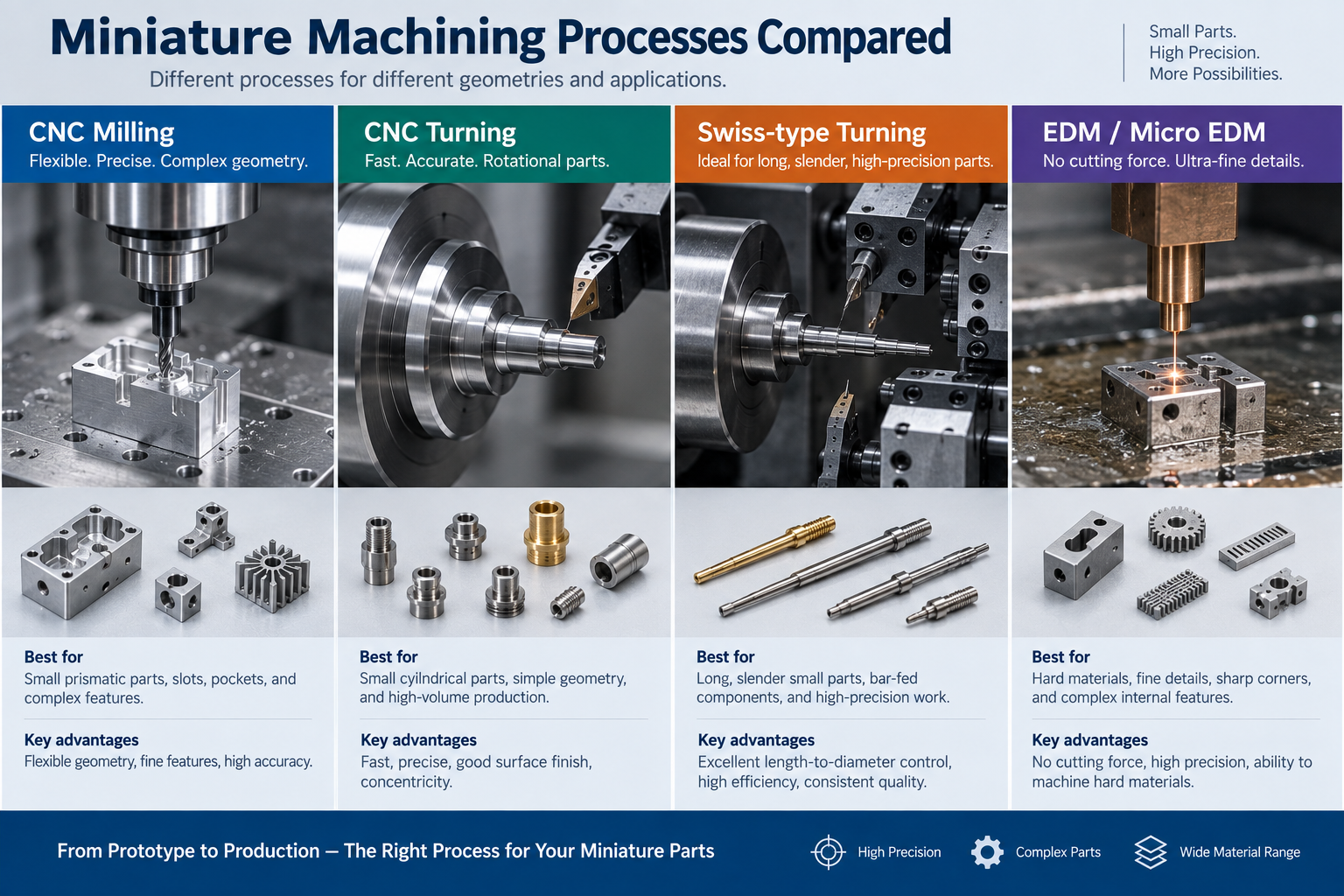

| Método | Melhor para | Pontos fortes | Limites |
| Fresamento CNC | Pequenas peças prismáticas, slots, bolsos | Geometria flexível, recursos finos | Ferramentas pequenas são frágeis |
| Torneamento CNC | Peças cilíndricas pequenas | Rápido, redondo, concêntrico | Apenas formas rotacionais |
| Torneamento tipo suíço | Peças pequenas longas e delgadas | Forte controle de comprimento em diâmetro | Mais adequado para geometria alimentada por barras |
| MicroEDM / Fio EDM | Materiais duros, detalhe fino | Sem força de corte, pequenos recursos | Mais devagar, apenas materiais condutores |
| Esmerilhamento | Dureza, terminar, tolerância apertada | Tamanho e acabamento precisos | Geometria limitada |
A perfuração CNC e a microperfuração produzem pequenos furos para passagens de fluidos, conectores, componentes médicos, e montagens de precisão. À medida que o diâmetro do furo diminui, esgotamento da ferramenta, proporção, evacuação de cavacos, e a quebra da broca se tornam mais importantes.
Ferramentas de pequeno diâmetro geralmente exigem altas velocidades do fuso para manter a velocidade superficial adequada. A velocidade por si só não resolve o problema. Excentricidade do fuso, equilíbrio, porta-ferramentas, alimentação por dente, e a estabilidade da máquina permanecem críticas.
Para pequenas peças cilíndricas e do tipo parafuso, veja nosso guia em Usinagem CNC de parafusos suíços. Para trabalhos gerais com peças pequenas, nós usamos Fresamento CNC e Torneamento CNC.
Fresamento CNC versus torneamento suíço para peças em miniatura
Use o torneamento suíço quando a peça for principalmente cilíndrica, longo em relação ao seu diâmetro, produzido a partir de estoque de barras, necessário em quantidades médias ou altas, ou concêntrico e com rosca pesada.
Use fresamento CNC quando a peça precisar de bolsões, apartamentos, furos fora do eixo, geometria prismática, superfícies complexas, ou usinagem multifacetada.
Defina a geometria primeiro. Essa decisão geralmente aponta para um processo.
Quais materiais são usados para peças em miniatura?

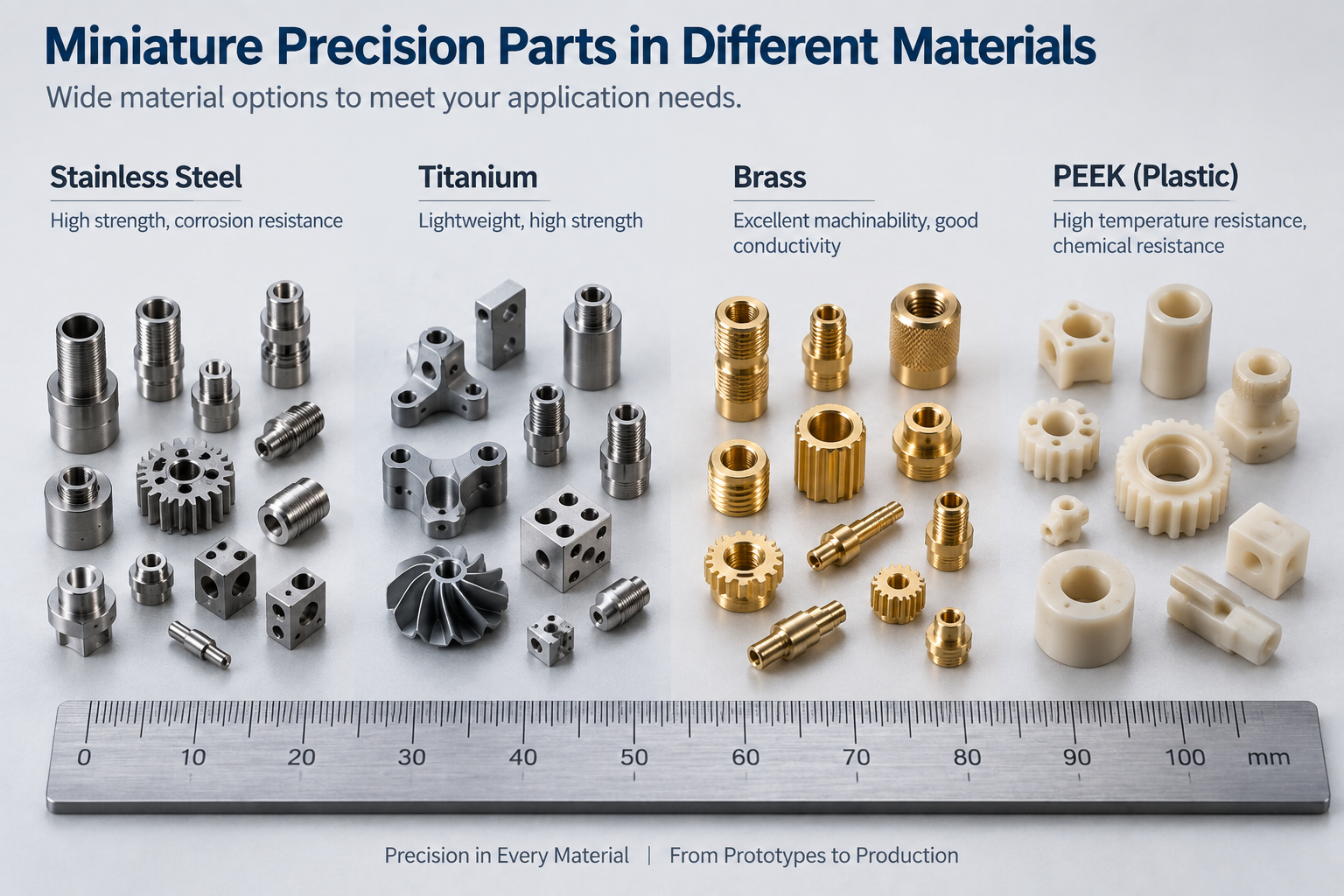

A usinagem em miniatura funciona em metais e plásticos, mas o comportamento material é mais importante em pequena escala.
- Aço inoxidável: 303 para usinabilidade; 316Terra 17-4 PH para corrosão e resistência.
- Ligas de titânio: usado para alta resistência, componentes médicos e aeroespaciais leves. As aplicações de implantes requerem material de qualidade médica especificado, documentação, e controles validados.
- Brass e cobre: condutivo e de usinagem livre, bom para conectores.
- Alumínio: leve e rápido de usinar.
- Plásticos de engenharia: OLHADINHA, Delrin (acetal), e PTFE para isolamento, atrito, e resistência química.
- Ligas especiais: pode ser usinado onde a resistência, temperatura, corrosão, ou requisitos de aplicação justificam a dificuldade adicional. Confirme a liga com nossa equipe.
Escolha o material por função e usinabilidade, não só pelo custo. Peças pequenas são sensíveis a defeitos de material e rebarbas. Ver Materiais de usinagem CNC para comparações.
Quais tolerâncias a usinagem em miniatura pode alcançar?
Peças em miniatura geralmente exigem tolerâncias medidas em centésimos ou milésimos de milímetro, dependendo do recurso e da aplicação.
Em geometrias adequadas, a usinagem CNC de precisão pode suportar cerca de ± 0,01 mm. As dimensões críticas selecionadas podem atingir aproximadamente ±0,005 mm quando a capacidade da máquina, material, configurar, e inspeção permitem. As tolerâncias dependem do design, então especifique-os apenas em superfícies funcionais.
Como as peças em miniatura são inspecionadas?
Mudanças na estratégia de inspeção em pequena escala.
- Medição óptica e de visão adequada para pequenos, características delicadas.
- CMM com ponta fina pode medir dimensões críticas acessíveis. A visão ou a medição óptica podem ser preferíveis para características muito pequenas ou delicadas.
- Comparadores ópticos e microscópios de fabricantes de ferramentas verificam rebarbas e condições das bordas.
- Testadores de rugosidade superficial verificam o acabamento quando necessário.
À medida que as tolerâncias aumentam, a incerteza de medição deve permanecer pequena em relação à tolerância que está sendo verificada. De outra forma, o resultado pode não mostrar conformidade de forma confiável.
Como as peças em miniatura são mantidas durante a usinagem?
A fixação deve fixar a peça sem distorcê-la ou danificá-la.
- Pinças de precisão adaptam-se a peças redondas.
- Mordentes macios e acessórios personalizados protegem características delicadas.
- As buchas guia suportam o trabalho da barra em máquinas suíças.
- Acessórios adesivos ou de sacrifício seguram peças muito finas.
- As peças podem ser usinadas a partir de estoque maior e separadas no final.
O projeto do acessório também deve fornecer acesso à ferramenta e um ponto de referência estável para inspeção.
Quais são os principais desafios da usinagem em miniatura?
Peças pequenas amplificam problemas que são fáceis de ignorar em grande escala.
- A deflexão e a quebra da ferramenta aumentam à medida que o tamanho da ferramenta diminui.
- O desgaste da ferramenta é mais importante: alguns micrômetros de desvio podem se tornar significativos quando o diâmetro da fresa e a carga de cavacos são muito pequenos, causando corte irregular, acabamento ruim, ou quebra.
- Rebarbas são mais importantes: uma rebarba que seria insignificante em grande parte pode interferir em um furo, face de vedação, contato elétrico, ou interface de montagem.
- A evacuação de cavacos é difícil em profundidade, pequenos recursos.
- A vibração da máquina e o crescimento térmico afetam a precisão.
- As peças são fáceis de perder, dobrar, ou dano. Embalagem de bandeja, limpeza controlada, e a separação de peças pode se tornar parte do processo.
- O acesso de inspeção é limitado em geometrias minúsculas.
- As tolerâncias devem permanecer realistas para o tamanho do recurso.
Planeje essas questões com antecedência.
Acabamento de superfície e controle de rebarbas
O acabamento da superfície depende do tamanho da fresa, material, desvio do fuso, alimentar, vibração, e condição da ferramenta.
Pequenas características podem ser difíceis de polir ou rebarbar após a usinagem. Especifique critérios Ra e cosméticos apenas onde a função os exigir. Defina arestas críticas e limites de rebarbas em vez de aplicar requisitos rigorosos de rebarbação a todas as arestas.
Diretrizes de projeto de usinagem em miniatura
Siga estas regras para manter sua peça em miniatura fabricável.
- Evite paredes extremamente finas onde a rigidez é necessária. A parede mínima depende do material e do tamanho do recurso.
- Mantenha a profundidade do furo razoável em relação ao diâmetro do furo.
- Evite furos extremamente profundos e de pequeno diâmetro, onde o escoamento de cavacos se torna não confiável.
- Use o maior raio de canto interno prático.
- Evite raios internos minúsculos, a menos que a função os exija.
- Limite tolerâncias restritas a superfícies funcionais.
- Especifique o controle de rebarbas somente em arestas críticas.
- Evite bolsos fundos que prendem fichas.
- Adicione um dado que a inspeção possa alcançar.
- Especifique a qualidade do material e o acabamento no desenho.
Projetos que simplificam o acesso à ferramenta, evacuação de cavacos, rebarbação, e inspeção são geralmente mais fáceis e econômicas de fabricar. Para estratégia de tolerância, veja nosso guia em Tolerâncias de usinagem CNC.
Onde a usinagem em miniatura é usada?
A usinagem em miniatura apoia indústrias onde o tamanho, precisão, e confiabilidade são importantes.
- Componentes médicos e laboratoriais: peças de instrumentos, componentes do dispositivo, alojamentos, e peças de protótipo.
- Eletrônicos e conectores: terminais, alfinetes, alojamentos, e micro conectores.
- Semicondutores e equipamentos de teste: pinos de precisão, componentes de alinhamento, jogos, e pequenas peças mecânicas.
- Aeroespacial e Defesa: pequenos acessórios, sensores, e peças do atuador.
- Automotivo: sensores, componentes do injetor, e pequenos mecanismos.
- Robótica e automação: microengrenagens, veios, e ferramentas.
Cada aplicação adiciona seus próprios requisitos de material e limpeza. Indique o uso pretendido em sua consulta.
O que afeta o custo de usinagem em miniatura?
Uma peça em miniatura pode usar muito pouco material, mas tamanho pequeno não significa automaticamente baixo custo.
- Tempo da máquina: peças pequenas ainda podem executar ciclos longos com ferramentas finas.
- Ferramentas: microferramentas são caras e se desgastam mais rápido.
- Manuseio: peças pequenas precisam de fixação cuidadosa, limpeza, e embalagem.
- Inspeção: tolerâncias finas precisam de mais tempo de medição.
- Risco de rendimento: ferramentas frágeis, peças delicadas, e recursos exigentes podem aumentar o risco de refugo ou retrabalho.
- Quantidade: o custo de configuração se espalha pelo lote.
- Material: notas médicas e especializadas custam mais.
Não há preço confiável por peça sem desenho. Envie o modelo e a quantidade para um orçamento preciso.
Quando a usinagem em miniatura não é o melhor processo?
A usinagem nem sempre é a melhor maneira de fazer uma peça pequena.
| Exigência | Processo provável |
| Metal de precisão de baixo volume | Usinagem CNC ou Suíça |
| Peça torneada pequena de alto volume | Torneamento suíço ou automático |
| Geometria estampada de muito alto volume | Estampagem |
| Plástico em miniatura de alto volume | Moldagem por microinjeção |
| Recurso de material duro extremamente fino | Música eletrônica |
| Protótipo de microgeometria complexa | CNC, Música eletrônica, ou aditivo dependendo do recurso |
Para micropeças plásticas de alto volume, veja nosso serviço de moldagem por micro injeção. Comparar Usinagem CNC vs moldagem por injeção ao decidir.
