Hoy, Los agujeros ciegos son factores críticos en la ingeniería y la fabricación moderna, tanto en general como en mecanizado de precisión, específicamente CNC (Control numérico por computadora). Dado que los agujeros ciegos son relativamente pequeños y tienen requisitos de uso final particulares, El diseño y mecanizado de agujeros ciegos es un proceso intrincado a pesar de su simplicidad.. La siguiente guía aborda todos los aspectos de los agujeros ciegos: Diferenciando los fundamentos de los agujeros ciego y, aplicaciones prácticas, y consideraciones de diseño.
Propósito de los agujeros en ingeniería
Fijación mecánica, Pasajes de fluido o gas, reducción de peso, alineación, Varicando otros componentes como aspectos o casquillos, etc., son solo algunos de los usos de los agujeros en ingeniería. Dependiendo del requisito funcional para una parte, una parte puede ser variaciones de profundidad, diámetro, finalizar, y tolerancia. Los agujeros ciegos y los agujeros son las dos categorías principales, con diferentes mecanizado e implicaciones funcionales.
¿Qué son los agujeros ciegos??
No pasa por el material por completo. A diferencia de esto, se detiene a una profundidad particular. Los agujeros ciegos son comunes en ensamblajes mecánicos, especialmente cuando el espacio es limitado, un delgado, Se necesita una estructura elegante, o se requiere sellado. Sin embargo, Dado que estos agujeros no están abiertos en ambos extremos, El mecanizado y la inspección son muy críticos y requieren precisión y planificación.
CNC Mecanizado de agujeros ciegos explicados
En mecanizado CNC, Los agujeros ciegos se mecanizan a través de herramientas y programación especializadas para producir la alineación y la tolerancia correctas de profundidad y la derecha.. Los desafíos de los agujeros ciegos son mucho más altos que los de los agujeros debido a la evacuación de chips, acumulación de calor, y desgaste de herramientas. Estas características generalmente se crean con precisión utilizando máquinas CNC con molinos de extremo de alta precisión, ejercicios, y control de profundidad.
Diferentes tipos de agujeros en ingeniería y mecanizado CNC
Aquí hay algunos tipos importantes de agujeros que estudiamos en el mecanizado CNC:
- A través de los agujeros: pase por completo a través de la pieza de trabajo
- Agujeros ciegos-agujeros de profundidad parcial
- Hilos internos: agujeros golpeados.
- Agujeros de contrarrbo: agujero escalonado para la cabeza del perno
- Agujeros de anticipación: entrada cónica para cabezas de tornillo
- Dimensionamiento y acabado de precisión: agujeros reamados
- Agujeros de alineación para pines - agujeros de tacos
Sujetadores de agujeros ciegos
Conseguir convencional sujetadores como los pernos y las tuercas en acción con una parte inaccesible de ambos lados es difícil. Los sujetadores de agujeros ciego son la respuesta en ese momento. Están diseñados específicamente para tales aplicaciones cuando la incrustación en un agujero ciego proporcionará una articulación fuerte y confiable. A continuación se encuentran los tipos más comunes:
1. Insertos roscados
Estas son mangas de metal cilíndrica que tienen roscas internas. El usuario final los usa para tocar fuertes, Hilos reutilizables cuando necesitan tocar hilos. Son adecuados para materiales blandos o delgados, como aluminio o plástico
- Tipo: Se ajustan fácilmente, Calefacción instalado o atornillado en un agujero ciego preferido.
- Aplicaciones: Paneles aeroespaciales, carcasa de plástico, y piezas de metal suave.
- Ventajas: Hilos duraderos, no se desnuda fácilmente, reemplazado si se daña.

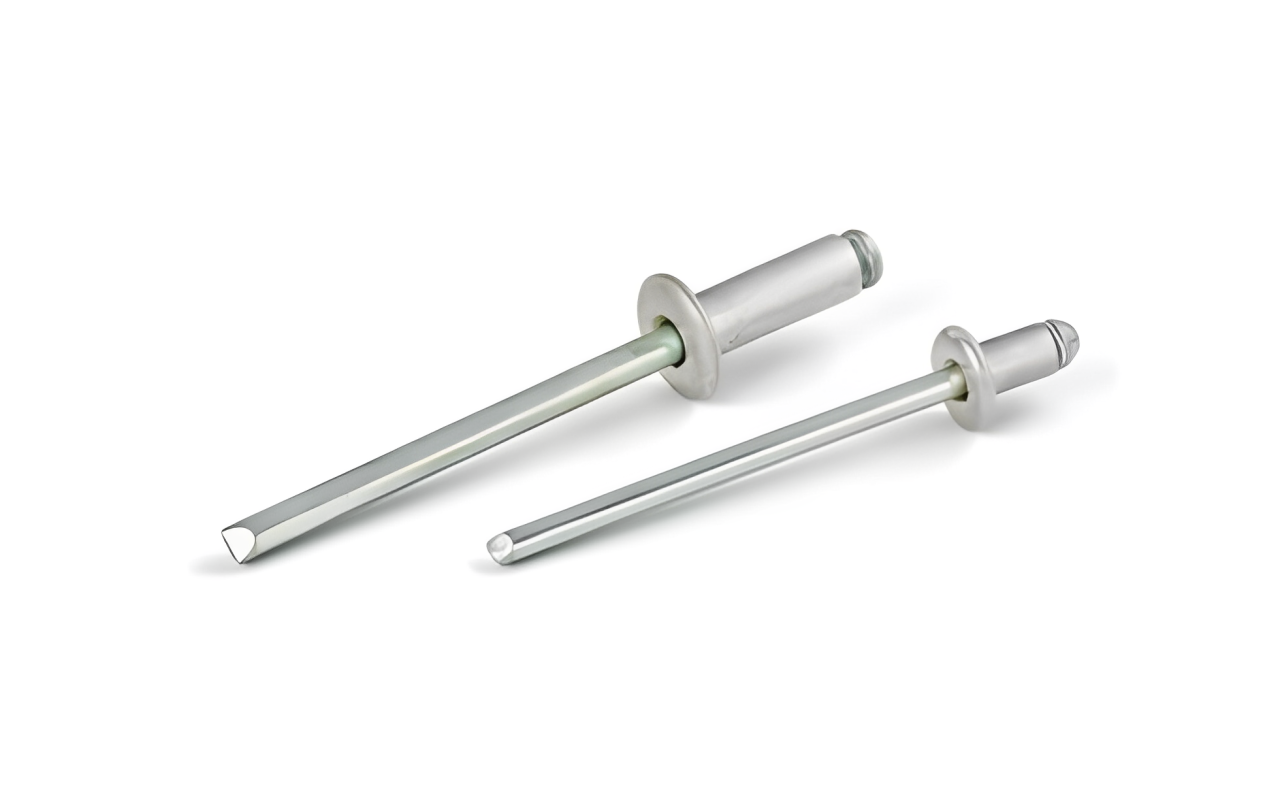

2. Remaches ciegos (Pop avientes)
Los sujetadores conocidos como remaches ciegos se pueden instalar desde un solo lado del material. Cuando se tira del mandril, se expanden dentro del agujero ciego y los bloquean en su lugar.
- Instalación: Los mandreles se tiran con una pistola o herramienta remachada que asegura el remache.
- Aplicaciones: Fuselaje de la aeronave, paneles automotrices, y carcasas electrónicas.
- Ventajas: Instalación rápida, resistencia a la vibración, bueno para materiales delgados o inaccesibles.
3. Anclajes de expansión
Los sujetadores se expanden dentro del agujero ciego y agarran los lados de la cavidad sólido. Son típicos en aplicaciones de carga y construcción.
- Instalación: En el que se usa un tornillo o perno para expandirlo después de la inserción en un agujero ciego perforado.
- Aplicaciones: Montaje de componentes pesados para concreto o mampostería.
- Ventajas: Alta capacidad de carga, ancla permanente.
4. Helicoils
Los helicoos son insertos de alambre en espiral que se colocan para crear roscas internas dentro de los agujeros viejos. Estos son efectivos cuando los hilos originales se han desgastado o despojado.
- Instalación de helicoil enhebrada: Esto se puede hacer con una herramienta diseñada para el propósito.
- Aplicaciones: Bloques de motor automotriz, piezas aeroespaciales, y reparación de hilos dañados.
- Beneficios: Restaura los hilos al tamaño original, Fortalece los materiales blandos, y aumenta la resistencia al desgaste.
Cómo perforar un agujero ciego?
Perforar un agujero ciego no es a través (ciego) agujero y, por lo tanto, requiere una planificación y ejecución cuidadosa. A diferencia de los agujeros, No es fácil alinear la salida en la parte posterior de la parte, Por lo tanto, es importante tener precisión para evitar daños al arte o el socio del material. El sstep por escalón aquí:
1. Selección de materiales
Su enfoque de perforación se basa en el tipo de material. El aluminio es fácil de perforar, Pero si las herramientas son aburridas, tiende a crear rebabas. Los brocas de perforación para metales duros como el acero son más duros y más lentos para evitar el desgaste. Las velocidades controladas son necesarias para evitar la fusión o la astilla de plásticos y compuestos. Para la dureza del material, Use brocas de perforación hechas de HSS, carburo, o cobalto.
2. Selección de herramientas
Primero, perforar un centro o taladro puntual para dar una posición precisa y evitar la desviación de la herramienta. La mayoría de los agujeros ciegos se cortan mejor con un taladro de giro, ya que es versátil. Un taladro o corte de fondo plano hará un mejor trabajo cuando se requiere roscar hacia abajo cerca de la parte inferior, especialmente para agujeros de fondo plano. El tamaño final del orificio determinará la forma y el tamaño de la herramienta final.
3. Control de profundidad
La naturaleza precisa de los agujeros ciegos significa que no hay forma a través de la parte. Segundos antes de perforar, Establezca collares de profundidad o paradas de perforación, o use máquinas CNC para programar la profundidad exacta del eje z. Una simple ayuda visual puede ser marcar el taladro con cinta adhesiva.. El ejercicio no se profundizará demasiado porque puede dañar la parte o romperse a través de la pared opuesta.
4. Uso de refrigerante
La perforación puede acumular el calor muy rápido mientras crea agujeros ciegos. Use el refrigerante o la corte de aceite para reducir el fuego, Mejorar el acabado superficial, y extender la vida útil de la herramienta. Además, Los refrigerantes se utilizan para evacuar chips que de otro modo obstruirían el agujero. En operaciones manuales, Agua artificial de alta presión (aire comprimido) se usa para expulsar los chips de la cavidad y para mantener la eficiencia de perforación.
5. Tope
Use la técnica de perforación de picoteo si la profundidad de los agujeros ciegos es profunda o estrecha. Significa perforar en pequeños pasos, luego retirándose para quitar chips antes de hacer otro corte. El riesgo de sobrecalentamiento, rotura de herramientas, y el atasco de chips se reduce con picoteo. En segundo lugar, También permite una mejor alineación de agujeros y calidad de la superficie dentro de una cavidad ciega..
¿Por qué son esenciales los agujeros ciegos en el mecanizado CNC??
Todavía, Se podría argumentar que los agujeros ciegos son más que simples características de diseño: son críticos para la fabricación y la funcionalidad para la parte compleja.. ¿Por qué necesitas incluirlos en el mecanizado CNC??
1. Optimización del espacio
Diseños de productos compactos con características montadas internamente, Pero no hay superficies externas obligadas, Haga del agujero ciego una gran solución. Dicha conexión ofrece un accesorio seguro de componentes mientras evita pasar por el material. De este modo, Esto ahorra espacio y simplifica el ensamblaje interno.
Ejemplo: Montaje de orificio roscado ciega de PCB dentro de una carcasa delgada de dispositivo.
2. Propósitos estéticos
Dado que los sujetadores se encuentran dentro del arte, Los agujeros ciegos ayudan a mantener una limpieza, Look elegante en superficies visibles. Electrónica de consumo y los productos premium necesitan devolver una apariencia más pulida y profesional.
P.EJ., Teléfonos inteligentes o computadoras portátiles que tienen sujetadores que no se ven.
3. Integridad estructural
Eliminar material en toda la sección transversal puede debilitar la capacidad de carga de la parte a través de los agujeros. En el caso de los agujeros ciegos, se conserva la integridad del lado opuesto, proporcionando fuerza en lugares importantes.
Ejemplo: Brackets o marcos aeroespaciales que tienen que transportar grandes cargas.
4. Sellado y contención de presión
En sistemas de fluido o gas, Los agujeros ciegos no rompen el lado opuesto para causar fugas. En entornos sellados como sistemas hidráulicos o neumáticos, cuya contención es crucial, ellos son esenciales.
5. Alojamiento de sujetador
Los agujeros ciegos se sujetan desde un lado, permitiendo que se haga incluso si no es accesible el lado opuesto. El accesorio seguro es igualmente posible mediante el uso de insertos, remaches, o helicoilos en estructuras tan apretadas o cerradas.
Procesos de mecanizado de agujeros ciegos
El mecanizado para crear agujeros ciegos requiere una combinación de técnicas de mecanizado especializadas que deben ser precisos, fuerte, Y al acabado deseado. Estos agujeros se pueden formar y refinar en agujeros ciegos en mecanizado CNC, y según la aplicación, Se pueden usar varios métodos para el mismo, que incluyen perforación, tocando, y molienda.
1. Tiradores de giro estándar con control de profundidad
El primer método empleado para hacer agujeros ciegos es perforar. Más comúnmente, Los ejercicios de giro están diseñados con la capacidad de una profundidad de corte extremadamente precisa para evitar la rotura de perforación a través de la pieza. En mecanizado CNC, El eje z determina la profundidad, y en perforación manual, se necesitan paradas o collares. Es, por supuesto, importante que la entrada sea limpia y precisa porque es entonces que el roscado o el acabado se pueden hacer correctamente más tarde..
2. Grifos de flauta espiral para enhebrar - tapping
Los agujeros ciegos que se aprovechan crean hilos internos en los agujeros ciegos adecuados para sujetadores. Los grifos de flauta espiral tiran de las chips hacia arriba, que evita que el agujero se obstruya al final del agujero, por lo tanto, Se prefieren los grifos de flauta espiral. Esto limpiará los hilos y ayudará a prevenir la rotura del grifo. Esto requiere una lubricación adecuada y una alineación.
3. Para ampliar o terminar agujeros ciegos - Aburrido
Utilizado cuando se debe ampliar el orificio perforado, o su alineación se debe mejorar. Es adecuado para agujeros ciegos con alta concentricidad y alta tolerancia. Se pueden usar herramientas de perforación de precisión o cabezas de perforación CNC para proporcionar el diámetro y la forma del orificio (eso es, de mecanizar el agujero) sin cambiar la profundidad del agujero.
4. escariado - Mejora la tolerancia y el acabado
El engrasamiento de los agujeros ciegos es un proceso de acabado para mejorar la precisión dimensional y la calidad de la superficie de los agujeros ciegos o para garantizar la finalización de un agujero ciego en función de las tolerancias de los agujeros establecidos por la lámina de metal. En este proceso, Se elimina una pequeña cantidad de material después de la perforación, y se producen paredes lisas con tolerancias cercanas. El agujero ciego no debe ser dañado, y deben usarse cuidadosamente con roamers.
5. Agujeros o bolsillos ciegos de fondo plano- Fresado final
Por lo tanto, Es adecuado para producir agujeros ciegos o cavidades de fondo plano que sean superficiales y grandes. Las fábricas finales son diferentes a los ejercicios de giro porque pueden cortar formas precisas, tragamonedas, y cavidades a profundidades definidas. Este método a menudo se emplea cuando la postura del agujero ciego debe ser plana para los componentes de roscado o apareamiento.
Agujeros ciegos vs. A través de agujeros
Hay dos usos principales de los agujeros en el mecanizado., que son agujeros ciegos y a través de agujeros. Como se mencionó, Los agujeros ciegos se detienen a una profundidad predefinida, pero a través de agujeros atraviesa todo el material. La capacidad de servicio de la pieza y la complejidad del mecanizado están controlados por su diseño. En la tabla que se da a continuación, Discutamos.
Característica | Agujero ciego | A través del agujero |
Profundidad | Parcial | COMPLETO PASS-TRAVÉS |
Complejidad de mecanizado | Más alto debido al control de profundidad | Más fácil |
Método de fijación | Fijación unilateral | Sujeción de dos lados posible |
Caso de uso | Sellando, estética, piezas cerradas | Conexiones de paso |
Acceso a la herramienta | Solo un lado | Ambos lados |
Elegir el toque correcto para agujeros ciegos
Elegir el grifo correcto al enhebrar un agujero ciego es importante para evitar dañar la pieza y lograr la precisión. Los grifos utilizados aquí se enumeran a continuación:
- BIRT Bottoming Tap: Diseñado para enroscarse en un agujero ciego con poco cónico entre el agujero de espacio libre y la garganta. Está diseñado para enroscar hasta la base sin secciones sin pensiones..
- Punta de espiral: "Spiral Point Tap" es bueno para los agujeros a través de los chips a través del orificio. Es, sin embargo, No es un buen ajuste para los agujeros ciegos porque las chips no se despejan bien fuera de la parte inferior.
- Agujero ciego: El toque de flauta espiral saca las chips hacia atrás del agujero, Hacer que la flauta espiral moderna sea perfecta para agujeros ciegos. Contribuye a una mejor evacuación de chips y la disminución del riesgo de la obstrucción de la cavidad ciega.
Consideraciones de diseño para agujeros ciegos
El fluido de tapping siempre debe usarse para la lubricación del tapping y el control de las velocidades para evitar la rotura, rectificador cruzado, y irregular, especialmente en los agujeros ciegos profundos.
Factor | Consideración | Recomendación |
Profundidad del orificio | Asegure una profundidad adecuada sin perforación excesiva. | Profundidad ≤ 2-3x de diámetro. |
Acceso a la herramienta | Diseño para un fácil acceso de herramientas desde un lado. | Acceso sin obstrucciones para herramientas. |
Enhebrado | Elija un toque apropiado para enhebrar. | Use flauta espiral/grifos de fondo. |
Diámetro de agujero | Asegure un espacio libre adecuado para los sujetadores. | 1.2–1.5x diámetro del sujetador. |
Chaflán/deburr | Chaflienfar la entrada del orificio para un acabado limpio y facilidad de ensamblaje. | 15° –30 ° Chaflévelo para entrada suave. |
Material | Seleccione Basado en la maquinabilidad y la fuerza. | HSS para metales blandos; carburo para duro. |
Acabado/tolerancia | Asegurar la precisión para los ajustes ajustados. | Tolerancia ± 0.1 mm para precisión. |
Sellado/contención | Diseño para necesidades de presión o sellado. | Acabado sin rebabas para sellado. |
Eliminación de virutas | Proporcionar autorización para la evacuación de chips. | Use la perforación de picoteo para agujeros profundos. |
Aplicaciones de agujeros ciegos
Los agujeros completos son poco prácticos o indeseables en muchas aplicaciones de ingeniería y fabricación, y los agujeros ciegos se utilizan comúnmente. Esta estructura especial, abierta en un lado y cerrada por el otro, es única y necesaria para la resistencia estructural, Para ocultar sujetadores, y para proporcionar entornos sellados.
Las siguientes secciones comparten aplicaciones comunes en varias industrias.
- Montaje del componente del motor
- Placas de herramientas de precisión
- Cajas eléctricas
- Asambleas aeroespaciales
- Trampas de electrónica de consumo
Ventajas y desventajas de los agujeros ciegos
Curiosamente, Los agujeros ciegos traen consigo tanto los beneficios potenciales en todas las industrias como los desafíos del mantenimiento de la máquina. Los ingenieros deben comprender los pros y los contras de usar agujeros ciegos al diseñar piezas. Lo siguiente describe las ventajas y desventajas clave.
Ventajas
- Estética mejorada: sin aperturas visibles.
- Integridad estructural: sin compromiso en la cara opuesta.
- Previene fugas de líquido/gas, También se conoce como capacidad de sellado.
- Mejor control sobre la dirección del ensamblaje.
- No permite penetración y colocación de componentes internos.
Desventajas
- Más difícil de mecanizar e inspeccionar.
- Mayor costo debido a herramientas especializadas.
- Riesgo de evacuación de chips deficiente.
- Accesibilidad limitada para reparaciones.
- Requiere un control de profundidad preciso.
Limitaciones y desafíos en el mecanizado y uso
Los agujeros ciegos son difíciles de mecanizar con un grado particular de precisión, y esto requiere herramientas y procesos precisos. Se deben considerar varios factores para hacer agujeros funcionales y confiables, Desde riesgos de rotura de toque hasta problemas de limpieza e inspección. En esta sección, Se analizan los límites y los desafíos de mecanizado de los ingenieros.
- Los grifos son propensos al riesgo de rotura (es decir., Los grifos pueden romperse en agujeros ciegos profundos).
- Obviamente, Más difícil de enfriar y limpiar el interior.
- Medición de profundidad: Es difícil confirmar la precisión de la profundidad.
- Hilos desalineados: Los hilos pueden desgastarse si los rayos de la herramienta no están alineados con los hilos durante la inserción del agujero.
Técnicas de medición e inspección para agujeros ciegos
Porque están encerrados, Los agujeros ciegos se miden e inspeccionan utilizando técnicas especiales para garantizar que cumplan con los estándares dimensionales y de calidad.. Discutamos herramientas y métodos comunes utilizados para verificar la profundidad, diámetro, y las características internas de los agujeros ciegos están cubiertos en esta sección.
- Guígues de profundidad mecánica o digital: confirma la profundidad de los agujeros
- Diámetro interno (IDENTIFICACIÓN) y cheque de redondez - medidores de orificio
- Verificar el roscado interno: los medidores de hilos
- Herramientas de inspección visual: borescopios o cámaras para cavidades profundas
- MMC (Coordinar la máquina de medir) -Mediciones 3D de alta precisión
Consideraciones ambientales
A medida que abundan los esfuerzos para fabricar de manera más sostenible, El mecanizado de agujeros ciegos también debe enfocarse destacando su impacto en el medio ambiente. La producción ecológica implica una utilización eficiente del refrigerante, trabajo de ahorro de energía, y reducción de chatarra. Primero exploramos los aspectos ambientales del procesamiento de agujeros ciego.
- Gestión de residuos de refrigerante -Use refrigerantes ecológicos.
- Reducir el uso de energía -Optimizar los ciclos de la máquina.
- Programación de precisión - Reducir los desechos del material de desecho.
- Diseño sostenible -Minimizar agujeros profundos innecesarios.
Técnicas y consideraciones de ingeniería para perforar agujeros ciegos
Entonces, Estas consideraciones se dan a continuación;
- Técnica de perforación de Peck -Mejora el espacio libre de chips.
- Acero de alta velocidad (HSS) o herramientas de carburo -Basado en la dureza del material.
- Velocidad de alimentación lenta - Evitar el sobrecalentamiento o la desviación de la herramienta.
- Máquinas CNC de múltiples eje Permitir una mejor orientación de herramientas para piezas complejas.
Asegurar el mecanizado adecuado de los agujeros ciego
Los siguientes puntos lo ayudarán a garantizar el mecanizado adecuado de los agujeros ciego.;
- Programación de profundidad previa a la verificación
- VERIFICACIÓN DE NECRETidad y alineación de la herramienta
- La consistencia del perforación se usa con bloques de respaldo
- Aplicar lubricación adecuada
- Calibración regular de herramientas
Conclusión
Los agujeros ciegos pueden parecer cosas simples, Pero se basan en ingeniería reflexiva y, por supuesto, Machinabilidad exacta que proviene de CNC. Cada detalle menor importa, como las herramientas y medidas correctas. A medida que los componentes se vuelven más compactos, Están siendo especializados en el automóvil, aeroespacial, y las industrias electrónicas. aparte de esto, se están volviendo importantes.
Aplicaciones de agujeros ciegos, beneficios, y las limitaciones brindan a los ingenieros el conocimiento para tomar mejores decisiones de diseño. Se aseguran de que la función esté intacta y obtenga el mejor rendimiento de las piezas fabricadas..
Preguntas frecuentes
- ¿Puedes tocar un agujero ciego??
Sí, Necesitaría un toque de fondo o un toque de flauta espiral para lograr los mejores resultados.
- ¿Cuál será la profundidad de los hilos en un agujero ciego??
Tradicionalmente, 1.5 a 2 veces el diámetro del sujetador generalmente es aceptable.
- Se pueden volver a enrollar agujeros ciegos?
No hay ningún problema en el reaming de agujeros ciegos con las herramientas apropiadas para terminar y lograr la precisión..
- ¿Cuál es la profundidad máxima que puede ser un agujero ciego??
Hasta 3x de diámetro suele ser seguro, es decir., la herramienta y el material.
- ¿Qué causa la rotura de la herramienta en agujeros ciegos??
Estas causas comunes pueden incluir la eliminación inadecuada de chips, herramientas aburridas, y tasas de alimentación excesivas.
