En el mundo de la ingeniería, accuracy and consistency are non-negotiable. Every part must align, adaptar, and function exactly as intended. To achieve this, engineers rely on a fundamental concept known as the datum. Si eres mecanizado a gear shaft, aligning bridge pylons, or inspecting an aerospace component, datums provide the invisible yet essential foundation for all measurements and tolerances.
This comprehensive guide dives deep into the concept of datums, sus tipos, notations, aplicaciones, and critical role in modern engineering and manufacturing.

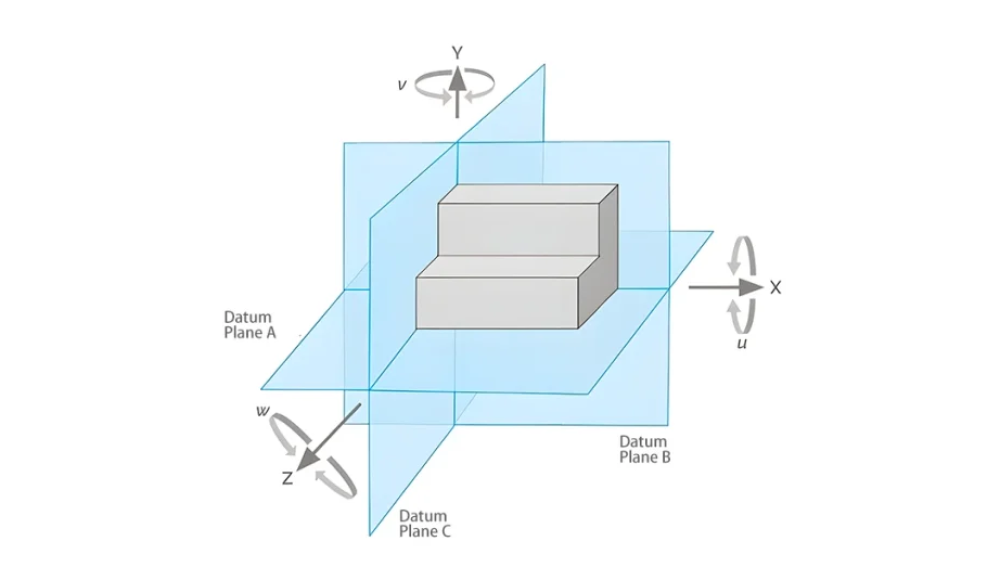

What Are Datums in Engineering?
A datum es un punto de referencia teórico, línea, o avión utilizado para establecer un sistema de coordenadas para medir y diseño. Piense en ello como un punto cero o ubicación inicial que los ingenieros usan para garantizar que cada medición en una parte sea repetible, coherente, y estandarizado.
Sin fechas, No habría forma de garantizar que los componentes producidos en diferentes fábricas, o incluso en diferentes días, se alinearían y encajarían correctamente durante el ensamblaje.
Types of Datums
Primary Datums
El dato principal es la primera y más importante referencia. Por lo general, consta de tres puntos de contacto que se encuentran en una superficie plana., Formando un avión estable. Este avión restringe el movimiento en tres direcciones: traducción a lo largo de la X, Y, y ejes Z.
Caso de uso: Superficies de apareamiento entre conjuntos mecánicos, tales como una superficie de la alojamiento de transmisión en un motor automotriz.
Secondary Datums
El dato secundario se utiliza después de establecer el primario. Proporciona dos puntos de contacto más, formando una línea perpendicular al dato primario, y restringe el movimiento en dos direcciones adicionales (típicamente rotacional).
Caso de uso: La superficie lateral de un soporte que se alinea ortogonalmente con la base.
Tertiary Datums
El dato terciario completa el marco de referencia de datum (DRF) con un punto final de contacto. Es perpendicular tanto a los datos primarios y secundarios y controla el último grado de libertad restante.
Caso de uso: Un pequeño jefe o característica utilizada para la alineación final en el ensamblaje de componentes.
Point, Line, and Plane Datums
Los datos también se pueden clasificar por su forma física:
Fecha puntual: Representado por un solo punto (punto o cruzado), utilizado para hacer referencia a pequeñas características.
Fecha de línea: Referencias rectas ideales para piezas o bordes cilíndricos.
Fecha de avión: Superficies planas utilizadas como bases estables para medir o alinear otras características.
Axis and Center Plane Datums
Fecha de eje: Una línea central teórica a través de una característica cilíndrica o redonda. Se usa para medir la concentricidad o la rotación.
Datum de plano central: Un plano de punto medio entre dos superficies paralelas, ideal para partes simétricas.
Ambos son esenciales en la medición de partes redondas o simétricas donde la alineación central es crucial.
Datum Notation and Symbols

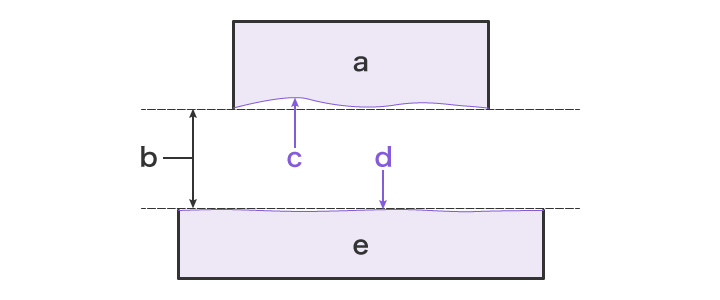

una parte objetivo; b Fecha (conceptual); Certura de datum C (plano o línea de la pieza); D función de dato simulada (plano o línea de una placa de superficie o calibre); E Placa de superficie, indicador, ánima, etc..
Comprender los símbolos de dato es vital para leer los dibujos de ingeniería correctamente.
Datum Feature Symbol
Una letra mayúscula en un marco cuadrado (p.ej., A, B, C) conectado por una línea de líder a la función. Esto identifica qué superficie o característica es la función de dato.
Datum Reference Symbol
Letras colocadas dentro de cuadros o triángulos en el marco de control de características. Estos indican el orden de la precedencia del dato (p.ej., A | B | C).
Datum Target Symbol
Un círculo dividido, con la mitad inferior mostrando una letra y un número (p.ej., A1, A2), utilizado para identificar puntos discretos, líneas, o áreas en superficies irregulares.
Datum Point Symbol
Una simple cruz (+) o punto (•) en un dibujo para identificar un punto de referencia específico.
Estos símbolos proporcionan señales visuales que definen cómo una parte debe medirse y alinearse durante la inspección o ensamblaje.
Datum Features vs. Datums
Fundación de fecha: El real, parte física de un componente utilizado para establecer un dato, como la superficie de una brida, el centro de un agujero, o el eje de un alfiler.
Dato: El plano teórico, punto, o eje derivado de una función de dato.
Por ejemplo, el centro de un agujero es la función de dato; el eje que corre por el centro es el datum.
Applications of Datums
Beneficios de control de calidad
Los datos son la base de inspecciones repetibles y precisas. Herramientas como coordinar máquinas de medición (CMMS) Use los marcos de referencia de datos para verificar que las piezas se ajusten a las especificaciones, lo que garantiza la consistencia entre lotes.
Usos en automotriz y aeroespacial
en el sector aeroespacial, Los datos ayudan a garantizar un ensamblaje preciso de las cuchillas de la turbina, pieles de fuselaje, y componentes del tren de aterrizaje. En ingeniería automotriz, Son críticos para garantizar la alineación de los bloques de motor., sistemas de suspensión, y conjuntos de transmisión.
Papel en la fabricación
Los datos simplifican los procesos de diseño y ensamblaje de accesorios. Se aseguran de que cada parte se produzca con una orientación y posicionamiento consistentes, reduciendo el reelaboración, Mejora de ajuste, y acelerando la producción.
Aplicaciones de ingeniería civil
Los datos se utilizan para establecer elevación, alineación, y ubicación en proyectos a gran escala como carreteras, puentes, túneles, y edificios. Los topógrafos los usan como líneas de base para el mapeo y el diseño.
Datum focalización para piezas irregulares
Las formas complejas como las fundiciones o las paradas pueden no tener superficies planas o simétricas. En estos casos, objetivos de dato (puntos o áreas en la parte) se utilizan para definir ubicaciones de medición estables. Esto es crítico en industrias como aeroespacial donde incluso las piezas irregulares necesitan un ajuste de precisión.
Conclusión
Dominar el uso de datos es esencial en ingeniería, fabricación, y aseguramiento de la calidad. Proporcionan un lenguaje de medición compartido en todo el diseño, producción, y equipos de inspección.
Ya sea que esté diseñando un componente del motor a reacción o construyendo un túnel, Los datums mantienen todo alineado, revisado, y medible. Son los héroes no reconocidos que hacen posible la ingeniería precisa.
Preguntas frecuentes
Q: ¿Cuál es la diferencia entre un dato y una función de dato??
Un dato es una referencia idealizada (punto, línea, o avión), mientras que una función de dato es la parte real de la geometría que se utiliza para establecer esa referencia.
Q: Por qué utilizar un marco de referencia de dato (DRF) en GD&t?
El DRF combina primaria, secundario, y datos terciarios para formar un sistema de coordenadas que garantice una medición y tolerancia precisas.
Q: ¿Cuál es la diferencia entre un eje de dato y un punto o plano de dato??
Un eje de dato es una línea central para características cilíndricas que controlan más grados de libertad; Los puntos y los planos son referencias más simples que controlan menos.
Q: Se pueden aplicar los datos a superficies curvas o irregulares?
Sí. Los ingenieros usan objetivos de dato en formas complejas para crear sistemas de medición estables y repetibles.
