Mecanizado del árbol de levas CNC

Obtenga mecanizado de árboles de levas CNC de alta precisión con rectificado interno, tolerancias apretadas(hasta ±0,01 mm), e ISO 9001:2015 calidad certificada.

Envíe su consulta hoy

    Iniciar una nueva cotización CNC

    Nuestras capacidades de mecanizado de árboles de levas CNC

    • YO ASI 9001:2015 Mecanizado certificado para árboles de levas y piezas de motor.
    • De alta precisión 3, 4, y máquinas CNC de 5 ejes para formas complejas
    • Soporte para árboles de levas hasta 90 Mm en tamaño
    • Torneado de piezas con diámetros hasta 13 pulgadas
    • Molienda horizontal para piezas hasta 18 por 22 por 12 pulgadas
    • Tolerancias de mecanizado ajustadas de hasta ±0,01 mm
    • Los materiales que mecanizamos incluyen acero., acero inoxidable, acero aleado, y hierro fundido

    Envíe su consulta hoy

      Iniciar una nueva cotización CNC

      Nuestro servicio de mecanizado CNC de árboles de levas

      Tops Precision es una empresa de fabricación con certificación ISO en China. Aportamos una gran experiencia y una sólida reputación de más de una década.. Mecanizamos árboles de levas desde piezas en bruto hasta piezas terminadas..

      Nuestro proceso es completamente interno.. Cada paso se planifica y controla para garantizar que el árbol de levas cumpla con las especificaciones sin comprometer los estándares de calidad.. Con una cadena de suministro sólida, Apoyamos a los fabricantes OEM de todo el mundo..

      Mecanizar un árbol de levas requiere más que cortarlo a medida. Requiere un control preciso del perfil de la leva., alineación adecuada de todas las revistas, y acabado superficial reproducible. Todo esto lo manejamos mediante procesos simples., operadores calificados, y la maquinaria adecuada.

      Si en algún momento hay un problema, lo abordamos de inmediato. De esa manera, we don't pass faults down the chain. No, no sólo se comprueba la etapa final de un árbol de levas.

      Envíe su consulta hoy

        Iniciar una nueva cotización CNC

        Técnicas de mecanizado CNC que utilizamos en Tops Precision

        En la máxima precisión, Empleamos una serie de técnicas de mecanizado CNC de precisión para producir árboles de levas.. Cada técnica nos permite gestionar el tamaño., forma, y terminar en el camino. Las técnicas clave que utilizamos son:

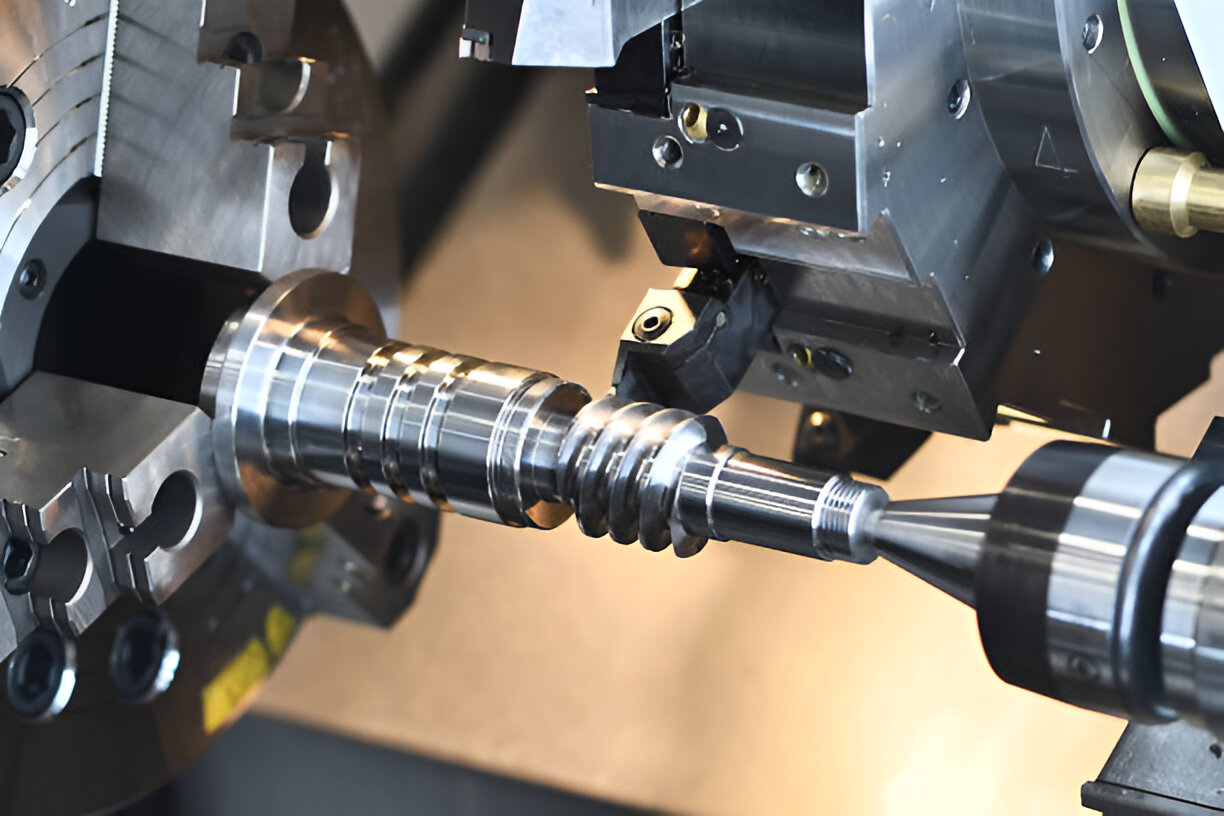

        • Torneado CNC: Usamos torneado para dar forma a la leva en bruto y a los muñones principales., revistas de engranajes, lóbulos, etc..
        • Rectificado cilíndrico CNC:Usamos rectificado para terminar los muñones de los rodamientos y las caras de empuje al tamaño exacto..
        • Rectificado de levas CNC:Este proceso de conformación se aplica a los lóbulos de la leva para garantizar una forma precisa del lóbulo de la leva para los valores de elevación y sincronización..
        • Rectificado de múltiples pasadas:Cortamos material por lotes., desde el corte preliminar hasta el corte terminado, de una manera que no cause calor ni estrés.
        • Soportes estáticos y soportes de rodillos:Se utilizan para mantener estable el árbol de levas durante el rectificado., particularmente en ejes más largos, para que no pueda doblarse ni moverse.

        Cada una de nuestras técnicas es parte de un proceso controlado. Esto nos permite producir árboles de levas que tienen medidas exactas y un uso confiable..

        Envíe su consulta hoy

          Iniciar una nueva cotización CNC

          Cómo nuestro equipo de Tops Precision controla cada paso de mecanizado

          Nuestro proceso de mecanizado de árboles de levas se divide en etapas obvias.. Cada etapa tiene un propósito. Ninguno de los pasos se omite ni se apresura.. Así aseguramos nuestra estricta calidad y coherencia..

          Desbaste inicial

          Empezamos girando bruscamente el árbol de levas.. Esto elimina la mayor parte del exceso de material.. Fabricamos los muñones de rodamientos., extremos de engranaje, lóbulos de leva, y otras secciones críticas. La idea es acercar la forma sin llegar al tamaño final..

          En este punto del proceso (durante el mecanizado en desbaste), Aún no cortamos la pieza al tamaño final.. Dejamos intencionadamente un poco de material extra en el árbol de levas..

          La pieza se inspecciona antes de avanzar.. Eso incluye descentramiento y alineación general.. Si algo anda mal, se arregla antes de la siguiente configuración.

          Operaciones de semiacabado

          El semiacabado normalmente incluye un paso inicial de pulido.. Esto acerca los lóbulos de las levas y otras características a su forma final.. También es útil para aliviar la tensión restante de los giros bruscos..

          En este punto, No vamos tras tolerancias finales.. Estamos preparando los perfiles y superficies para terminar de pulir.. Las máquinas retiran una pequeña cantidad de material para suavizar los cortes anteriores.. Este paso es necesario para una estabilidad adecuada.. Elimina la distorsión por calor y garantiza que la pieza no se mueva ni se deforme..

          Acabado de rectificado y trabajo final

          Aquí está el tamaño final del árbol de levas.. Las máquinas están preparadas para trabajos de tolerancia fina.. Los perfiles de leva están mecanizados con los valores exactos de elevación y sincronización.. Utilizamos ruedas y velocidades correctas para mantener la pieza fría y evitar quemaduras o deformaciones..

          Cuando se completa la molienda, las revistas y los lóbulos están pulidos. Esto proporciona la superficie adecuada para el flujo de aceite y resistencia al desgaste.. También minimiza el ruido y la fricción., permitiendo un funcionamiento eficiente del motor.

          Envíe su consulta hoy

            Iniciar una nueva cotización CNC

            Cómo rectificamos la superficie de la leva con precisión y máxima precisión

            El rectificado de la superficie de la leva es el más importante en el proceso.. Así es como rectificamos los ejes CAM con precisión en nuestra fábrica.

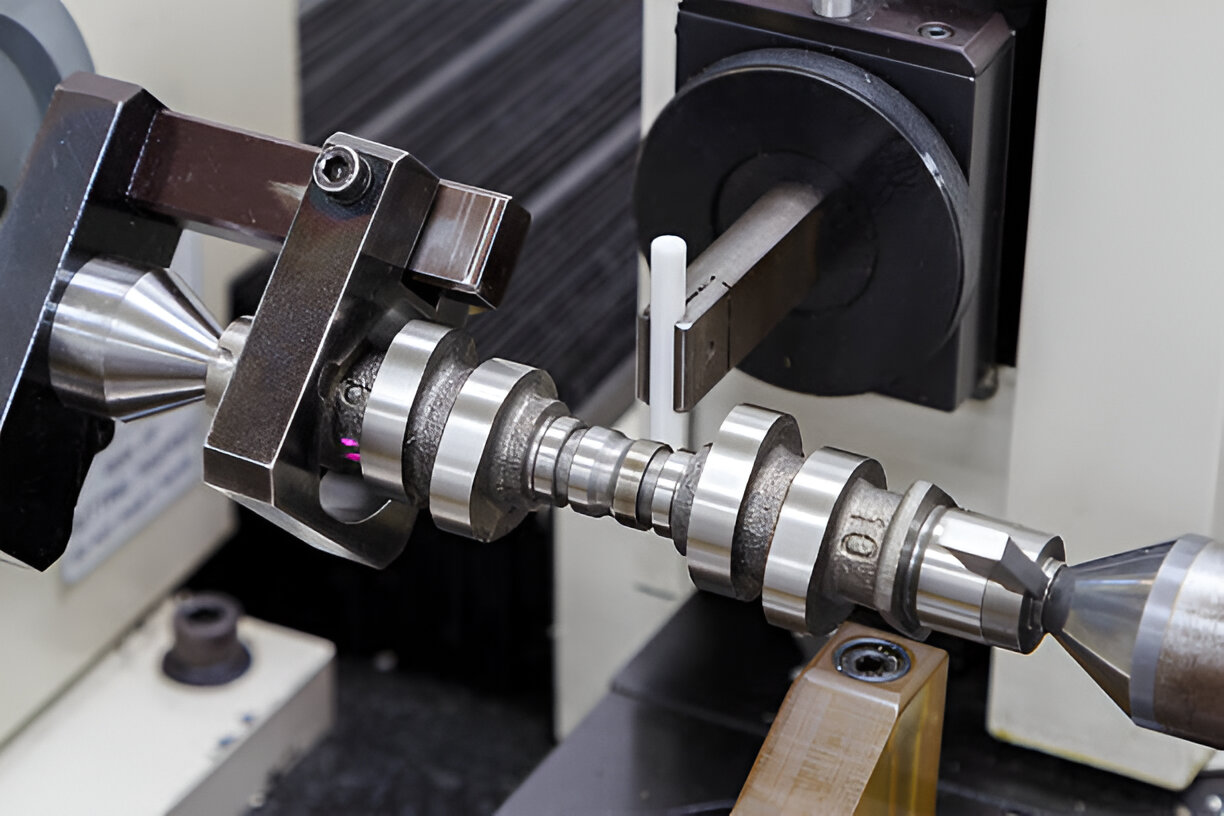

            Configuración y alineación

            Cada árbol de levas se instala mediante puntos de referencia en muñones de cojinetes y caras de engranajes.. Estas referencias mantienen los lóbulos de la leva rectificados con precisión en la posición adecuada y en el ángulo correcto..

            Los ejes largos se apoyan en lunetas y rodillos de soporte.. Esto no permitirá movimiento ni flexión durante el pulido.. Cualquier ligero movimiento del eje durante el rectificado afecta el perfil de la leva.. Todos los pasos se verifican antes de comenzar la molienda.. Eso incluye el estado de las ruedas., configuración de herramientas, y alineación del eje.

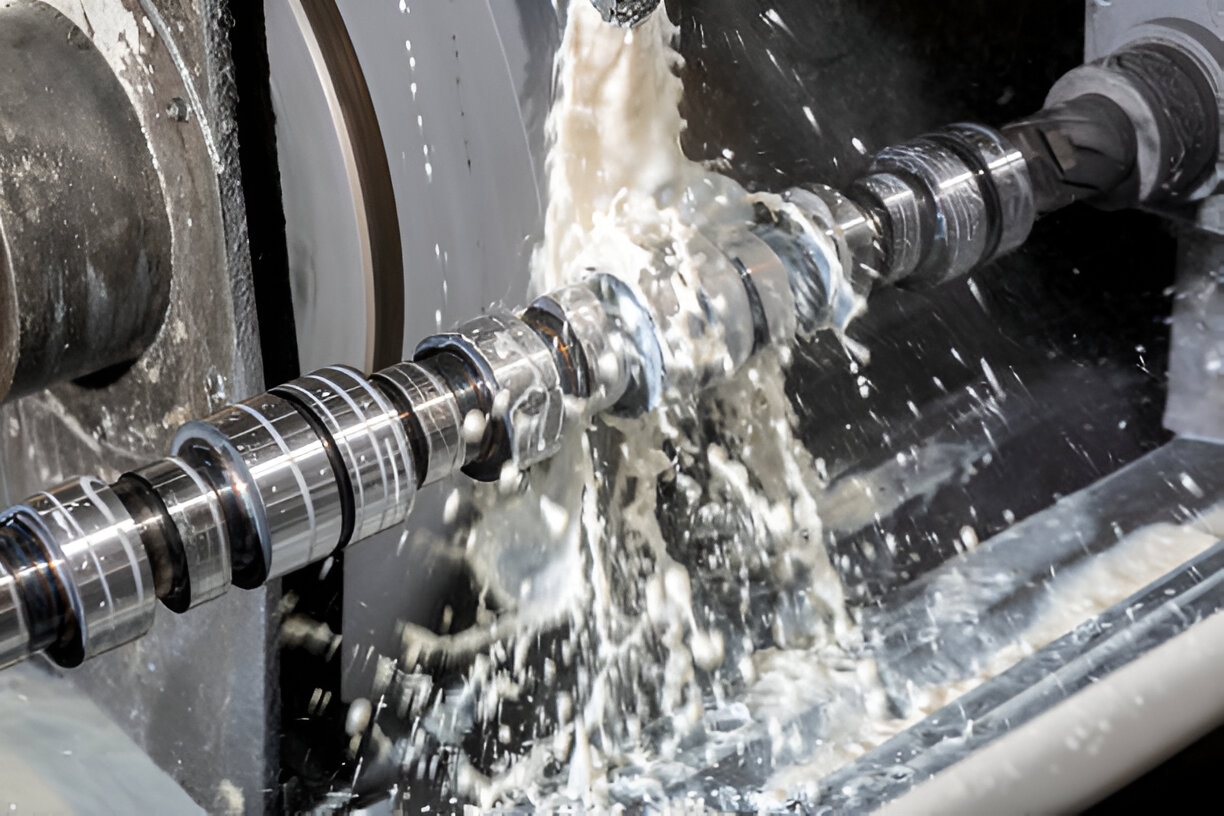

            Ciclo de molienda

            Los lóbulos de las levas se rectifican en una operación de dos pasadas.. El primer pase es duro.. Elimina la mayor parte del material.. La segunda pasada esta bien. It's the profile that gives final shape.

            Comprobamos el desgaste de la muela y ajustamos el proceso mientras se realiza el trabajo.. Esto mantiene la forma de leva de todos los lóbulos.. Cuando el ciclo se completa, la curva de la leva se compara tanto con un medidor de perfil como con un lector digital. Si la forma no es del todo correcta, inmediatamente lo remodelamos.

            Cómo nuestras máquinas, Herramientas, y precisión en la máxima precisión garantizan la calidad?

            El mecanizado de levas requiere algo más que máquinas estándar. Requiere procesos bien establecidos y buenos controles.. Nos esmeramos en controlar cada paso para asegurarnos de que la pieza final sea correcta..

            Equipo de molienda

            Operamos rectificadoras de levas con controles., y nuestras máquinas mantienen el eje y la rueda sincronizados. Velocidad, alimentar, y la presión están estrictamente controladas.

            Generalmente utilizamos ruedas duras como CBN. Están bien formados y funcionan limpiamente.. También comprobamos el correcto flujo de refrigerante.. Esto evita problemas relacionados con el calor y proporciona un acabado limpio..

            Cada máquina se inspecciona periódicamente como parte de nuestro POE. No esperamos a que las cosas fallen. Si algo está fuera de lugar, Lo reparamos o lo reemplazamos antes de que se convierta en un problema..

            Control de Calidad y Verificaciones

            La calidad no es una ocurrencia tardía en nuestras instalaciones.. Cada paso se controla de calidad antes de que avance la pieza.. Estas medidas incluyen el agotamiento, diámetro, y comprobaciones de la forma del perfil.

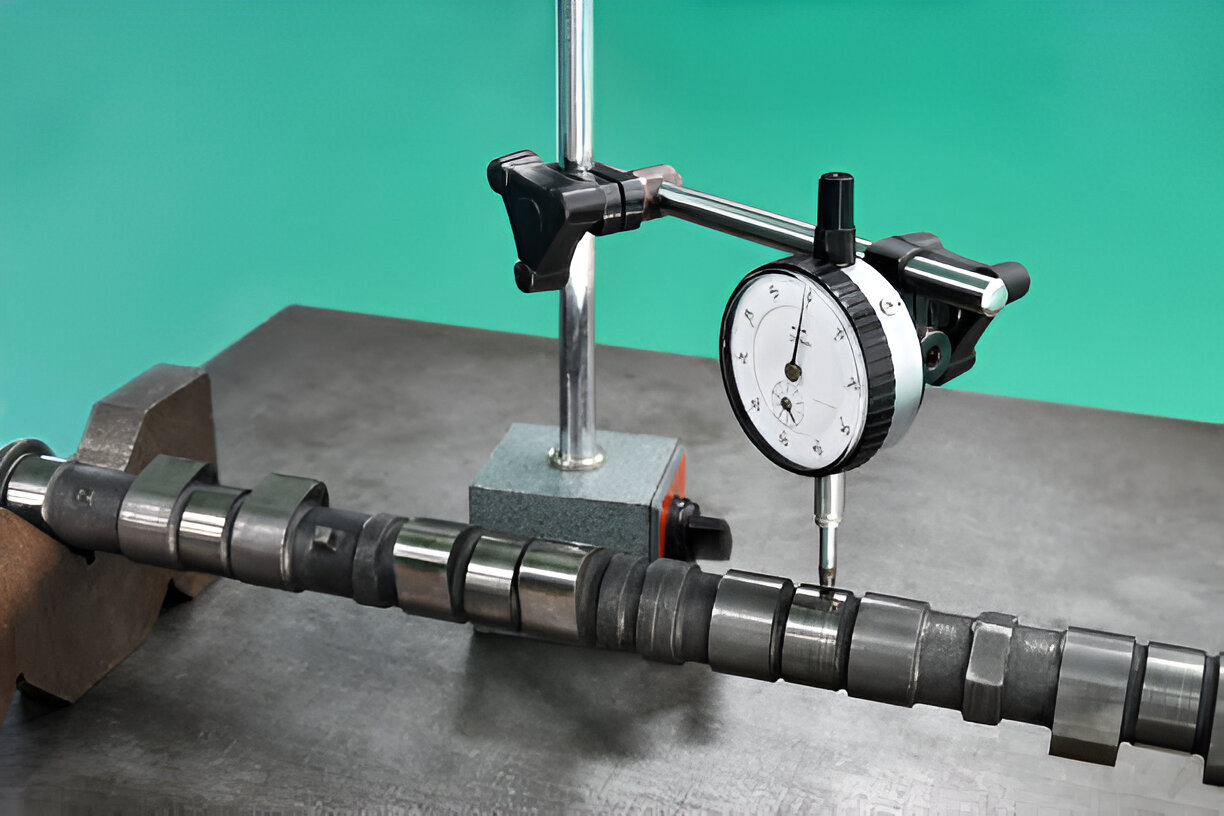

            Las inspecciones finales incluyen elevación de leva., tamaño del diario, y acabado superficial. Entendemos la naturaleza de un buen árbol de levas y lo que requiere para funcionar.. Si una parte falla, esta ordenado, no enviado.

            Envíe su consulta hoy

              Iniciar una nueva cotización CNC

              Problemas que pueden ocurrir y cómo los solucionamos

              No importa lo sencillo que sea el proceso, las cosas pueden salir mal aunque. En la máxima precisión, eliminamos los problemas en la fuente.

              Rectificado diario fuera de forma

              A veces, un diario está fuera de lugar. Esto puede ocurrir si la rueda está desgastada o el eje se ha movido durante la instalación.. Inspeccionamos el utillaje y reseteamos el fijador.. Luego trituramos según sea necesario..

              Elevación de leva incorrecta

              Si el elevador de leva está apagado, entonces lo más probable es que sea la forma maestra o el perfil de la rueda. Apagamos la máquina., revisa el formulario, y vestir la rueda. Nunca dejamos piezas defectuosas en funcionamiento..

              Errores del círculo base

              El rebote del círculo de la base de la leva generalmente está relacionado con un acoplamiento desgastado y una falla de configuración.. Desmontamos la configuración, inspeccionar los componentes, y reemplace las piezas que estén desgastadas y desalineadas. Sólo cuando se corrige el runout volvemos a producción..

              Envíe su consulta hoy

                Iniciar una nueva cotización CNC

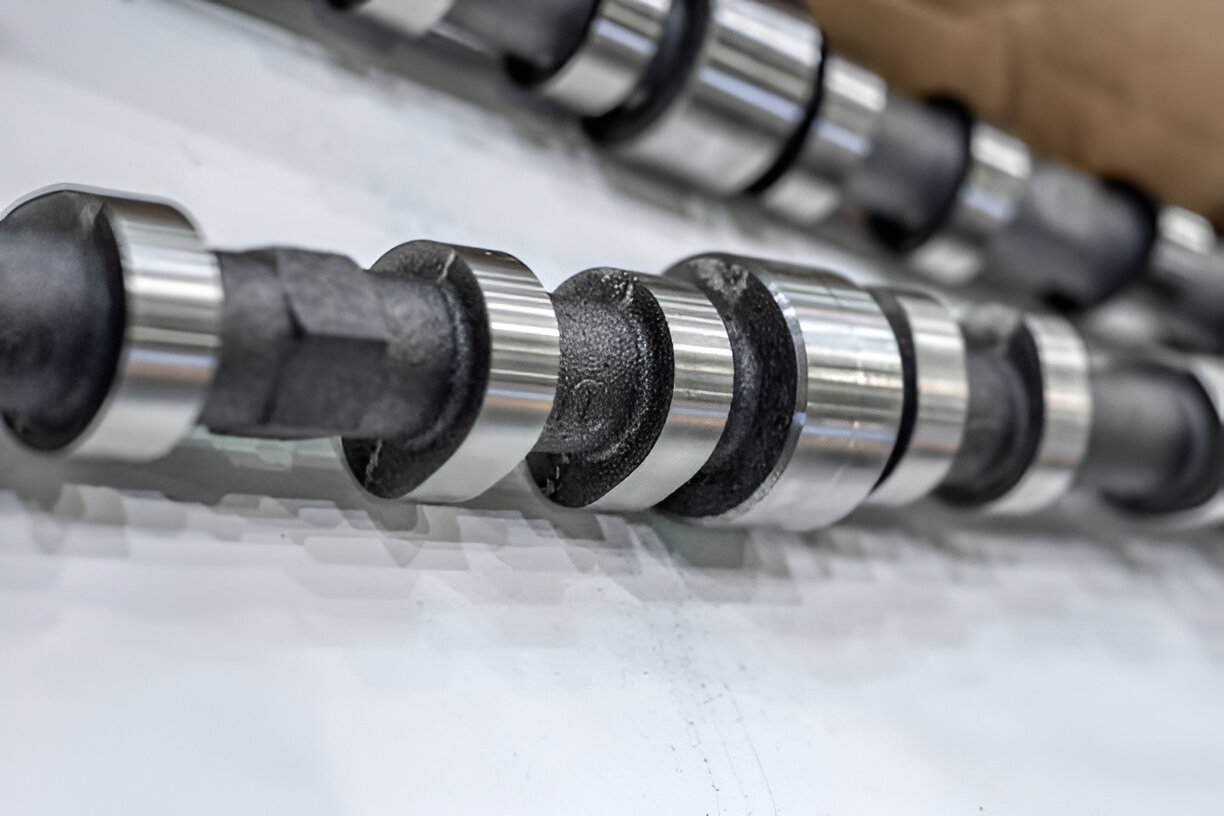

                Acabado de superficies que utilizamos para árboles de levas en Tops Precision

                En la máxima precisión, El acabado de la superficie importa tanto como la forma del árbol de levas.. Un suave, la superficie uniforme mantiene la fricción baja, ayuda al flujo de aceite, y evitar que las piezas se desgasten demasiado pronto. Aplicamos el acabado adecuado dependiendo de qué esté hecho el árbol de levas y dónde se va a utilizar..

                Acabado pulido

                Usamos pulido después del pulido para eliminar marcas finas.. Deja los muñones y los lóbulos de las levas lisos y listos para usar.. También ayuda a reducir el ruido del motor y el desgaste..

                Acabado de molienda fina

                Se crea una superficie limpia y uniforme directamente durante el proceso de pulido final.. Es ideal cuando el árbol de levas no necesita acabado adicional.. Proporciona suficiente suavidad para un control eficaz del aceite y un uso a largo plazo..

                Acabado superfino

                Para árboles de levas de gama alta, utilizamos un acabado superfino. Da a la superficie un estado cercano al espejo., ayudando con el desgaste y manteniendo las piezas frías bajo carga.

                Listo para recubrir

                Si un árbol de levas necesita tratamiento adicional como nitruración y recubrimiento, nos detenemos en el final correcto. Esto ayuda a que el siguiente paso se una mejor y dure más.. Nos aseguramos de que la superficie esté preparada a la perfección..

                En nuestra fábrica, Comprobamos cada acabado de principio a fin.. De esa manera, El árbol de levas sale de nuestro taller listo para funcionar., liso, limpio, y realizar de forma duradera.

                Envíe su consulta hoy

                  Iniciar una nueva cotización CNC

                  Preguntas frecuentes

                  Sí, Podemos mecanizar árboles de levas para que coincidan con la elevación personalizada., momento, y requisitos de forma. Ya sea para motores estándar o versiones de alto rendimiento, Seguimos tus datos exactos de perfil..

                  En general, trabajamos con acero, acero aleado, acero inoxidable, y hierro fundido. Si tienes un material específico en mente, sólo háganoslo saber. Nuestro equipo confirmará si es adecuado para su diseño..

                  Sí, Admitimos tanto tiradas pequeñas como prototipos únicos.. Aplicamos el mismo proceso de precisión sin importar la cantidad que necesites.

                  Mantenemos tolerancias de hasta ±0,01 mm en muñones y lóbulos.. Cada árbol de levas se inspecciona en cada paso para garantizar que la pieza final cumpla con las especificaciones..

                  Sí, Todos nuestros árboles de levas están completamente terminados., pulido, y listo para usar. También comprobamos la alineación., elevar, y acabado superficial antes de la entrega final.
