Comment concevoir des nervures pour des pièces en plastique: Guide de conception de moulage par injection

Les côtes sont fines, fonctionnalités de support vertical que l'on trouve couramment dans pièces en plastique moulées par injection. Ils servent de structures de renforcement qui augmentent la rigidité et la résistance d’une pièce sans ajouter de matériau ou d’épaisseur de paroi excessif..

Des nervures correctement conçues améliorent non seulement les performances mécaniques, mais préviennent également les défauts de moulage typiques tels que marques d'évier, vides, et gauchissement. Outre leur rôle structurel, les côtes peuvent également être utilisées comme éléments de conception esthétiques ou fonctionnels, contribuant à améliorer à la fois l'apparence et l'ajustement de l'assemblage.

Cependant, la conception des côtes doit être manipulée avec précision. Des proportions ou un espacement incorrects des nervures peuvent entraîner un mauvais remplissage du moule., cycles de refroidissement plus longs, ou même une panne partielle. Ce guide explique quand incorporer des côtes levées, comment les concevoir efficacement, et les bonnes pratiques essentielles pour le moulage par injection.

Pourquoi une bonne conception des côtes est importante

Dans la conception de pièces en plastique, le maintien d'une épaisseur de paroi constante est essentiel pour obtenir un refroidissement uniforme et une contrainte résiduelle minimale. Mais augmenter l'épaisseur de la paroi pour renforcer un composant peut entraîner des effets secondaires indésirables tels que marques d'évier et gauchissement.

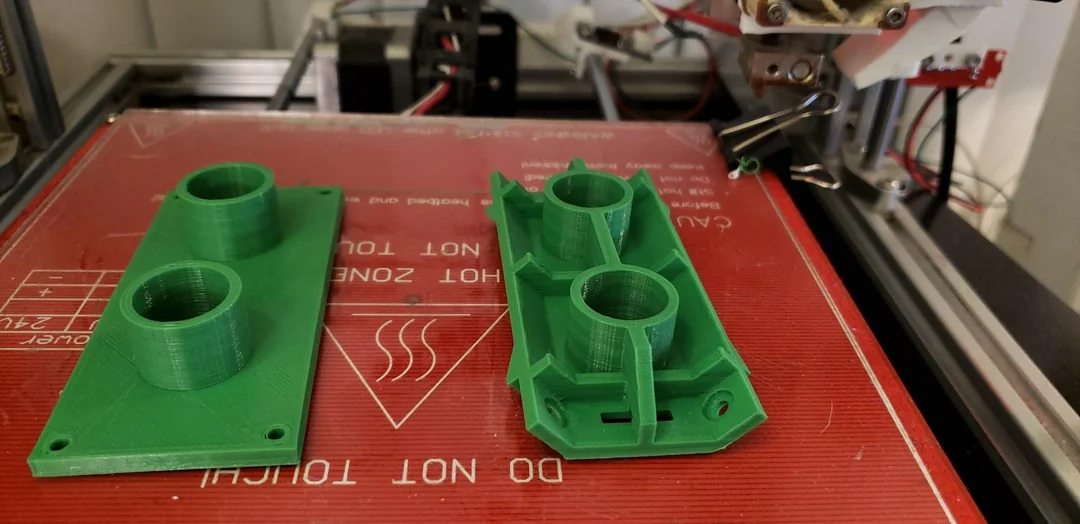

Les côtes levées offrent une solution intelligente: ils fournissent un renforcement localisé sans épaissir le mur, maintenant ainsi la fabricabilité et réduisant les coûts des matériaux. Des côtes bien conçues peuvent:

Augmente la rigidité en flexion et en torsion

Empêcher la déformation des pièces sous charge

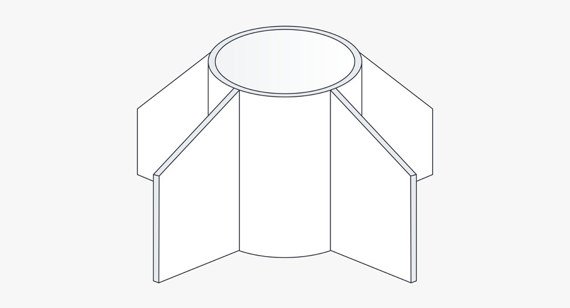

Supporter les bossages de montage ou les joints structurels

Améliorer la résistance aux chocs tout en réduisant le poids

inversement, côtes mal conçues – trop épaisses, trop grand, ou trop près – peut emprisonner de l'air, provoquer des incohérences de refroidissement, ou produire des défauts de surface visibles.

Quand incorporer des nervures dans votre conception

Les nervures doivent être prises en compte dès le début de la phase de conception, surtout dans les scénarios suivants:

Pièces nécessitant un renforcement structurel sans augmenter l'épaisseur de la paroi

Pièces volumineuses ou complexes qui nécessitent une rigidité localisée ou une stabilité dimensionnelle

Composants sous pression, torsion, ou en flexion charges (par exemple., couvertures, logements)

Pièces légères où la réduction de l’utilisation des matériaux est essentielle pour la rentabilité

Boîtiers et boîtiers où rigidité et douceur esthétique sont toutes deux recherchées

L'utilisation stratégique des nervures permet d'obtenir un équilibre optimal entre performances mécaniques et fabricabilité..

Directives de conception des nervures

La conception de nervures nécessite un examen attentif de la géométrie, espacement, et ratios de mur. Les directives suivantes résument les meilleures pratiques pour une conception efficace des nervures dans les pièces moulées par injection..

Hauteur des côtes

La hauteur des nervures affecte directement la rigidité de la pièce, mais une hauteur excessive peut entraîner des problèmes de remplissage et une accumulation de contraintes.

Recommandé: La hauteur des côtes doit ne pas dépasser 3× l’épaisseur nominale de la paroi.

Pourquoi: Les côtes plus hautes sont sujettes à la déformation, vides, et mauvais remplissage du moule.

Conseil: Utilisez plusieurs côtes courtes au lieu d'une seule haute pour une meilleure répartition de la force..

Épaisseur des côtes

L'épaisseur des nervures est l'un des paramètres les plus critiques pour éviter les traces d'évier..

Recommandé: L'épaisseur des côtes doit être 40–60% de l’épaisseur nominale de la paroi.

Pourquoi: Les côtes plus épaisses refroidissent plus lentement que les zones environnantes, conduisant à un retrait et à des dépressions visibles en surface.

Conseil: Maintenez toujours des transitions douces entre la nervure et la paroi de base pour garantir un refroidissement uniforme..

Radi de côtes

La base d’une côte ne doit jamais former un coin pointu.

Recommandé: Ajoutez un rayon égal à 0.5–1× l’épaisseur nominale de la paroi à la base des côtes.

Pourquoi: Les coins arrondis répartissent uniformément la tension et empêchent les fissures lors de l'utilisation ou de l'éjection..

Conseil: Faites correspondre le rayon des nervures avec le rayon du mur adjacent pour maintenir des chemins d'écoulement cohérents.

Espacement des nervures

Lorsque plusieurs côtes sont utilisées, l'espacement joue un rôle majeur dans les performances de moulage et le comportement au refroidissement.

Recommandé: Les côtes doivent être espacées 2–3× l’épaisseur nominale de la paroi à part.

Pourquoi: Les nervures trop rapprochées limitent le flux de résine et emprisonnent la chaleur., augmentant le risque de traces d'évier et de temps de cycle prolongés.

Conseil: Pour grands panneaux ou couvertures, répartir les nervures symétriquement pour équilibrer les contraintes et les taux de refroidissement.

Angle de dépouille des nervures

Un angle de dépouille approprié garantit que la pièce peut être éjectée en douceur du moule sans coller ni érafler.

Recommandé: UN tirant d'eau minimum de 0,5° par côté doit être appliqué sur toutes les côtes.

Exception: Écraser les côtes utilisé pour les ajustements serrés peut ne pas avoir de dépouille.

Conseil: Pour des côtes profondes, augmenter légèrement le tirage (jusqu'à 1°) pour assurer une éjection propre.

Résumé des règles de conception des nervures

Paramètre	Ligne directrice
Hauteur des côtes	≤ 3× épaisseur de paroi nominale
Épaisseur des côtes	≤ 60% de l'épaisseur de paroi
Rayon des côtes	0.5–1× épaisseur de paroi
Espacement des nervures	2–3× épaisseur de paroi
Tirage de côtes	≥ 0,5° par côté

Meilleures pratiques de moulage par injection pour la conception des nervures

Même si la géométrie des nervures suit les ratios ci-dessus, des pratiques de conception supplémentaires sont cruciales pour garantir un moulage par injection fluide et des pièces de haute qualité.

Évitez les nervures excessives

Trop de nervures augmentent la complexité du moule, prolonger le temps de cycle, et rendre l'éjection plus difficile. Plutôt, appliquer les nervures de manière stratégique là où elles présentent le plus grand avantage structurel.

Assurer une ventilation adéquate

Les pièges à air se produisent souvent à proximité des bases des nervures ou des intersections. Une ventilation adéquate dans ces zones évite les défauts tels que plans courts, marques de brûlure, et évaser.

Maintenir une épaisseur de paroi uniforme

Les nervures doivent se fondre dans les murs avec des transitions douces pour maintenir un flux de matériaux et un refroidissement constants. Évitez les sauts d’épaisseur soudains, ce qui peut conduire à marques d'évier ou vides.

Évitez les transitions brusques de fin à épais

Concevoir des changements progressifs entre les régions fines et épaisses pour minimiser les différences de contrainte interne et de retrait..

Aligner les nervures avec les chemins de charge

Lorsque cela est possible, aligner les nervures dans la direction de la charge appliquée ou du moment de flexion pour une efficacité de renforcement maximale.

Conception pour la fabrication (DFM) Considérations

Avant la fabrication du moule, chaque fonctionnalité de nervure doit être validée via DFM (Conception pour la fabrication) analyse.

Les principaux points de contrôle DFM comprennent:

Vérification de l'épaisseur des nervures et des angles de dépouille

Évaluation du placement des nervures pour le remplissage et la ventilation du moule

Simulation de l'uniformité et du retrait du refroidissement

Détection des problèmes potentiels d’éjection et d’outillage

Pour obtenir des commentaires précis, exporter votre 3D Fichiers CAO au format STEP et soumettez-les à un partenaire de fabrication de confiance. Chez Tops Précision (ou prestataires de services similaires), les ingénieurs examinent votre conception et fournissent à la fois un devis et rapport DFM détaillé, garantir que vos conceptions de nervures sont prêtes pour la production.

Conclusion

Les nervures sont des éléments fondamentaux dans la conception de moules d'injection plastique, offrant un moyen intelligent d'améliorer la résistance et la rigidité sans sacrifier le poids ou la fabricabilité. En adhérant aux directives standard de conception des nervures – en contrôlant la hauteur, épaisseur, espacement, et dépouille : vous pouvez améliorer considérablement les performances du produit et la cohérence du moulage.

La conception réfléchie des nervures évite non seulement les défauts tels que les marques d'enfoncement et la déformation, mais réduit également les temps de cycle., améliore l'apparence de la pièce, et améliore la durabilité à long terme.
Lorsqu'il est combiné avec un examen DFM approprié, La géométrie optimisée des nervures conduit à une haute qualité, composants en plastique économiques adaptés à la production de masse.
