Nel mondo della produzione di precisione, pressofusione Si distingue come uno dei metodi più efficienti e ripetibili per produrre componenti in metallo complessi. Al centro di questo processo è il Die Strumento di casting— Uno stampo acceso con precisione costruito per resistere a iniezioni ad alta pressione di metallo fuso. Mentre gli strumenti rappresenta un investimento iniziale significativo, capire il Fattori che influenzano il costo dello strumento di fusione può aiutarti a prendere decisioni migliori, ridurre gli sprechi, e massimizza il tuo ritorno sugli investimenti nel ciclo di vita del prodotto.
Perché morire gli strumenti di casting è costoso
Gli utensili da morire sono sottoposti a condizioni estreme—MENTERI ALTA, Pressione intensa, e costante stress meccanico. Di conseguenza, Gli strumenti devono essere costruiti Acciadi per strumenti speciali di alta qualità, Ingegnerizzato con precisione per ogni progetto. Gli stampi di alta qualità possono costare più inizialmente ma ripagare nel tempo a causa della ridotta tempi di inattività, meno difetti, e una durata degli strumenti più lunga.
Fattori chiave che influenzano il costo degli utensili
Progettazione di strumenti: La fondazione del successo a lungo termine
La fase di progettazione è il singolo fattore più critico nel determinare entrambi costo e prestazioni. Uno strumento di fusione di stampo ben progettato garantisce una qualità costante del prodotto, tempi di ciclo ottimali, e operazioni secondarie minime. Progettazione di strumenti scarsi, d'altra parte, spesso porta a:
Parti difettose
Flash, porosità, e problemi di restringimento
Tassi di rottami più elevati
Aumento dei costi di lavorazione e finitura
Progettazione per la produzione (DFM) I principi dovrebbero essere applicati presto. Fattori come gli angoli di bozze, spessore del muro, linee di separazione, e i sistemi di espulsione devono essere ottimizzati utilizzando il software di modellazione e simulazione 3D. È consigliabile Investi in strumenti di validazione e simulazione Prima di tagliare l'acciaio.
Sistemi di corridore e sfiato: Controllo del flusso metallico
Un buon sistema di corridore garantisce che il metallo fuso venga erogato uniformemente e rapidamente nella cavità dello stampo. Lo sfiato adeguato consente ai gas di fuggire, prevenire aria intrappolata e riempimenti incompleti.
I team di progettazione moderni usano software di simulazione di casting A:
Prevedere e visualizzare il comportamento del flusso fuso
Identifica potenziali aree di porosità
Ottimizza i posizionamenti di gate e overflow
I miglioramenti del design apportati in questa fase riducono significativamente il rischio di problemi di produzione e riprogettazioni degli strumenti, Ridurre il costo complessivo del progetto.
Design del circuito di raffreddamento: Gestione termica per qualità e longevità
Durante il casting, Metal fuso si raffredda e si solidifica nello stampo. Se il raffreddamento è irregolare o scarsamente controllato, Il risultato può essere sollecitazioni interne, deformazione, o tempi di ciclo più lenti.
Circuiti di raffreddamento - canali integrati nello stampo per il flusso del refrigerante - Gestire la temperatura. Alcuni produttori riducono i costi posizionando canali di raffreddamento generici, Ma Analisi termica ingegnerizzata strategicamente si traduce:
Coerenza della parte migliore
Tempi di raffreddamento più corti
Durata dello strumento prolungato a causa della ridotta shock termico
Mentre l'analisi termica si aggiunge al costo iniziale, Migliora significativamente la produttività e la qualità delle parti nel tempo.

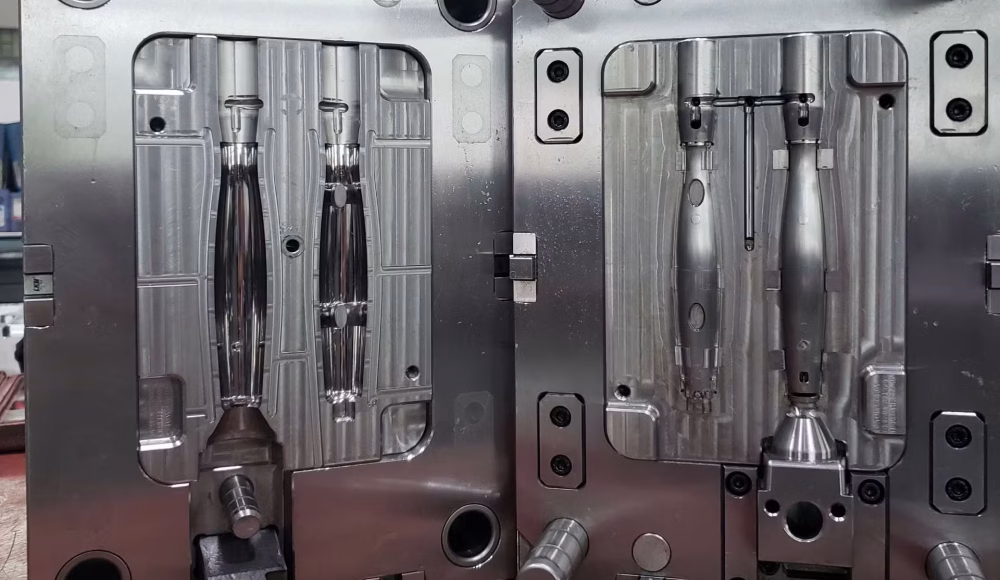

Inserti per utensili: Design intelligente per l'efficienza dei costi
Gli inserti per utensili sono Componenti modulari all'interno di uno stampo di fusione più grande. Invece di sostituire l'intero strumento a causa dell'usura o dell'erosione, È necessario sostituire solo l'inserto.
Gli inserti offrono molti vantaggi:
Costi di manutenzione a lungo termine più bassi
Flessibilità per adattare o modificare la progettazione dello strumento
Inversione di riparazione più rapida
Qualità della parte costante per tutta la vita degli strumenti
Aree soggette a usura elevata, come cancelli e angoli, dovrebbe essere dotato di inserti sostituibili. I produttori di attrezzi esperti possono prevedere le zone di usura e incorporare gli inserti di conseguenza.
Materiale dello strumento: Matching Steel Grade all'applicazione
La selezione del grado in acciaio dello strumento influisce direttamente sulla durata e sui costi. I materiali comunemente usati includono:
Acciaio per utensili H13: Offre un buon equilibrio tra resistenza al calore e tenacità. Ideale per alluminio e magnesio.
H21 / H22: Meglio per operazioni a temperatura superiore come zinco o ottone.
Acciai per utensili in polvere (per esempio., Gradi CPM): Acciai premium con resistenza all'usura superiore, Ideale per lunghe corse di produzione.
Il materiale giusto dipende da:
Materiale di fusione (alluminio, zinco, magnesio)
Vita degli strumenti prevista (Numero di colpi)
In parte complessità e requisiti di finitura
Spendere di più in acciaio di qualità superiore può risparmiare decine di migliaia di costi di ricostruzione degli strumenti durante la produzione ad alto volume.

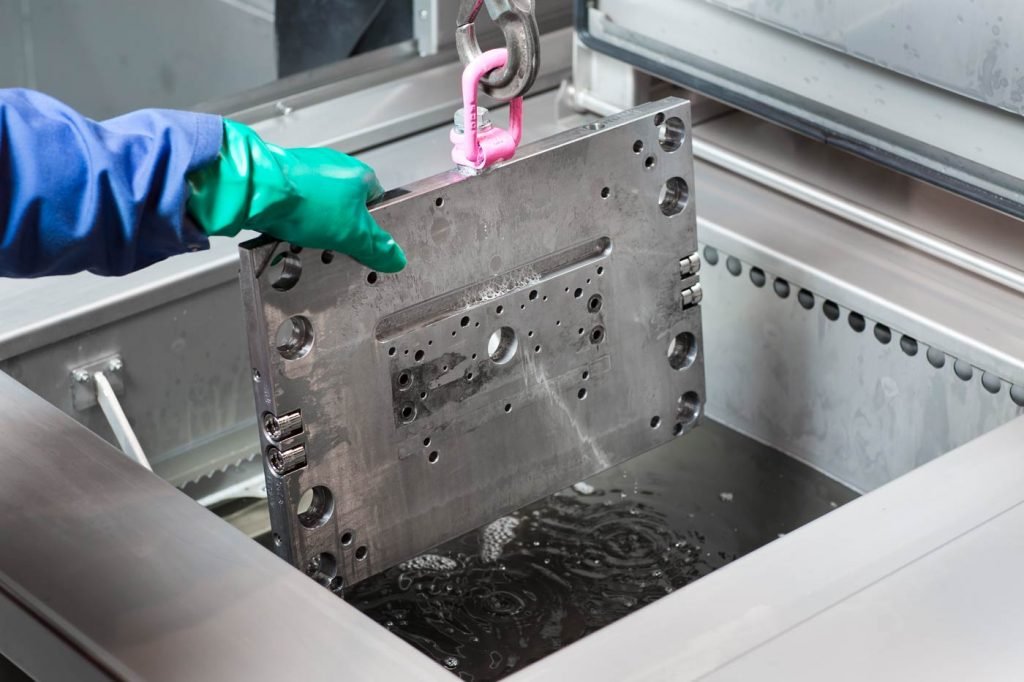

Manutenzione e longevità: Proteggere il tuo investimento per lo strumento
Non importa quanto bene sia progettato i tuoi strumenti, Si consumerà inevitabilmente a causa dei cicli ad alta pressione e termici. La manutenzione regolare è fondamentale per estendere la durata dello strumento e garantire una qualità della parte coerente.
Best practice per la manutenzione degli utensili dado:
Strumenti puliti accuratamente dopo la produzione di produzione.
Ispezionare per l'usura, cracking, o affaticamento termico.
Applicare rivestimenti protettivi (per esempio., nitriding, PVD).
Utilizzare procedure di stoccaggio adeguate per evitare corrosione e danni.
La manutenzione di routine è Molto più conveniente delle riparazioni di emergenza o dei sostituti dello strumento completo.
Estendendo la vita degli utensili: Design and Partnership Matter
La longevità di uno strumento non riguarda solo il materiale, ma riguarda quanto sia bene lo strumento progettato, costruito, e gestito Durante tutta la sua durata di servizio.
La collaborazione con un fornitore esperto di casting può provocare:
Valutazioni della vita degli strumenti predittive
Caratteristiche di compensazione dell'usura integrate
Posizionamenti di inserto ottimizzati
Decisioni basate sui dati su ristrutturazioni o sostituzioni
Se stai eseguendo una produzione ad alto volume (per esempio., >100,000 colpi/anno), Questi risparmi si sommano velocemente.
Conclusione: Investire saggiamente, Raccogli i premi
Mentre i costi degli utensili da morire possono sembrare elevati all'inizio, Gli strumenti di qualità sono un investimento, non una spesa. L'approccio giusto alla progettazione degli strumenti, materiali, inserti, e la manutenzione può derivare:
Costi di produzione più bassi in parte
Meno difetti e passaggi di post-elaborazione
Maggiore produzione con una qualità costante
Durata dello strumento più lungo e frequenza di sostituzione ridotta
A Tops Precision, Lavoriamo a stretto contatto con i nostri clienti per bilanciare la qualità e il costo. Il nostro team di ingegneria esperto sfrutta la simulazione 3D, acciai ad alte prestazioni, e design degli strumenti intelligenti per fornire affidabile, Soluzioni di produzione ad alto volume.
📞 Contattaci oggi Per saperne di più sulle opzioni di utensili per il casting, o per ottenere un preventivo su misura per le tue esigenze di progettazione e produzione.
Domande frequenti
1. Perché gli strumenti di finger di casting sono così costosi?
Gli strumenti di fusione di fusione devono resistere a temperature estreme e ad alta pressione, che richiede un design di precisione e l'uso di costosi acciai per utensili. L'elevato costo iniziale è bilanciato da costi a lungo termine più bassi attraverso la produzione costante e la longevità degli strumenti.
2. Quanto dura uno strumento di ficamento?
La durata dello strumento varia a seconda del materiale e del design, ma può variare 50,000 oltre 1,000,000 colpi. Design adeguato, manutenzione, E l'uso di inserti può estendere notevolmente la durata della vita di uno strumento.
3. Può essere riutilizzato gli strumenti per parti diverse?
Generalmente, NO. Gli strumenti per cast da morire sono realizzati su misura per le geometrie di parte specifiche. Tuttavia, Gli strumenti modulari e gli inserti intercambiabili possono essere utilizzati per creare varianti di parti simili.
4. Come posso ridurre i costi dello strumento di fusione senza compromettere la qualità?
Concentrarsi su Progettazione per la produzione (DFM), Usa il software di simulazione in anticipo, Scegli materiali durevoli, e implementare inserti rimovibili. La collaborazione con un traversario esperto può anche portare a soluzioni di utensili convenienti e ottimizzate.
5. Quali materiali sono più comunemente usati per gli strumenti di fusione?
Acciaio per utensili H13 è il più comune per la sua alta tenacia, Resistenza alla fatica termica, e convenienza. Acciai premium come H21 o CPM I voti possono essere utilizzati per applicazioni più impegnative o corse più lunghe.
